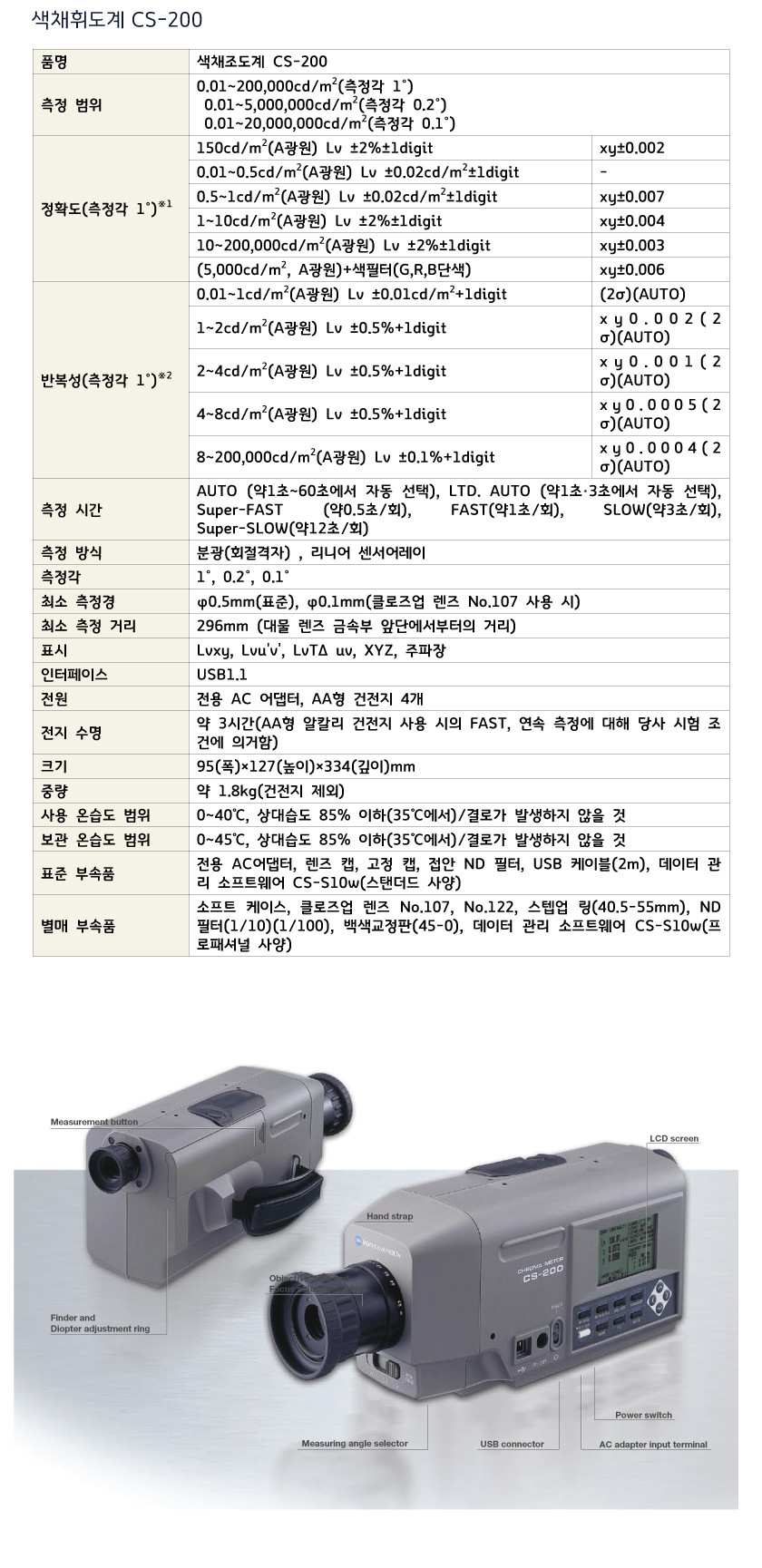

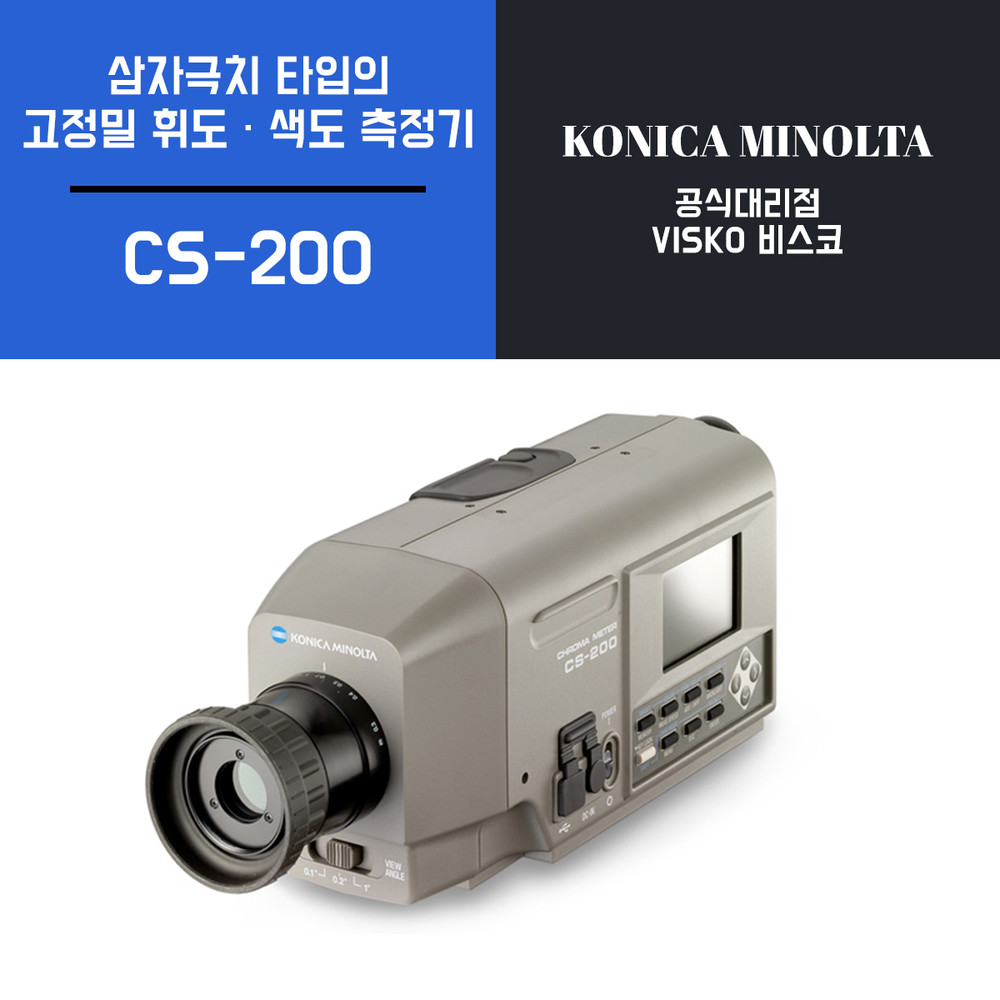

색채휘도계 CS-200
문의전화 02-474-2766
삼자극치 타입의 간편성, 조작성을 유지하면서 독자 개발한 분광 피팅 방식으로, 고정밀의 휘도 · 색도 측정이 가능한 색채휘도계.
-강점
1. 고정밀의 휘도, 색도 측정을 실현하는 “분광 피팅 방식” (40개의 센서 출력을 사용하여 인간의 눈 감도에 대응되는 분광 응답도를 연산함으로써, 매우 정밀한 삼자극치값을 얻을 수 있음.)
2. 각종 디스플레이의 단색 휘도 · 색도를 분광방사휘도계와 동일한 수준의 정밀도로 측정 가능.
3. 저휘도 0.01cd/m2부터 고휘도 20,000,000cd/m2(측정각 0.1°)까지 광범위한 측정이 가능.
4. 측정각 전환 가능.
5. 오토 모드를 탑재하여 측정물의 휘도에 맞춰 최적인 측정 속도를 자동 선택.
6. 휴대 가능한 소형 · 경량으로 AA형 건전지 4개 또는 전용 AC 어댑터로 구동 가능.
-용도
1. 중형, 대형 디스플레이 등 일반적인 크기의 면적을 측정.
(LCD · PDP · OLED 등의 디스플레이, 휴대전화 · 디지털카메라의 LCD 패널, 항공기 레이더 등의 디스플레이, 야외 대형 광고 디스플레이 등)
2. LED 제품 등 작은 면적을 측정.
(카오디오, 자동차의 계기판, 램프·형광관 백라이트 등의 광원 등)
3. 매우 작거나 원거리에 있는 광원의 측정.
(PDP, LCD의 화소, 냉음극관, 자동차의 브레이크 램프, 신호등 등)
-강점
1. 고정밀의 휘도, 색도 측정을 실현하는 “분광 피팅 방식” (40개의 센서 출력을 사용하여 인간의 눈 감도에 대응되는 분광 응답도를 연산함으로써, 매우 정밀한 삼자극치값을 얻을 수 있음.)
2. 각종 디스플레이의 단색 휘도 · 색도를 분광방사휘도계와 동일한 수준의 정밀도로 측정 가능.
3. 저휘도 0.01cd/m2부터 고휘도 20,000,000cd/m2(측정각 0.1°)까지 광범위한 측정이 가능.
4. 측정각 전환 가능.
5. 오토 모드를 탑재하여 측정물의 휘도에 맞춰 최적인 측정 속도를 자동 선택.
6. 휴대 가능한 소형 · 경량으로 AA형 건전지 4개 또는 전용 AC 어댑터로 구동 가능.
-용도
1. 중형, 대형 디스플레이 등 일반적인 크기의 면적을 측정.
(LCD · PDP · OLED 등의 디스플레이, 휴대전화 · 디지털카메라의 LCD 패널, 항공기 레이더 등의 디스플레이, 야외 대형 광고 디스플레이 등)
2. LED 제품 등 작은 면적을 측정.
(카오디오, 자동차의 계기판, 램프·형광관 백라이트 등의 광원 등)
3. 매우 작거나 원거리에 있는 광원의 측정.
(PDP, LCD의 화소, 냉음극관, 자동차의 브레이크 램프, 신호등 등)
CS-200은 삼자극치 타입의 간편성과 조작성을 유지하면서 독자 개발한 분광 피팅방식으로,
고정밀의 휘도 · 색도 측정이 가능한 색채 휘도계입니다.
신개발된 분광 피팅 방식을 채택하여 각종 디스플레이, LED, 램프 등의 고정밀도 휘도,
색도 상관 색온도의 측정이 가능합니다.
소형, 경량, 배터리 구동으로 저휘도부터 고휘도까지의 측정을 모두 1대로 할 수 있습니다.
측정각(1°,0.2°,0.1°) 전환이 가능, 측정물을 확인하면서 측정부의 크기에 맞춰 쉽게 전환할 수 있습니다.

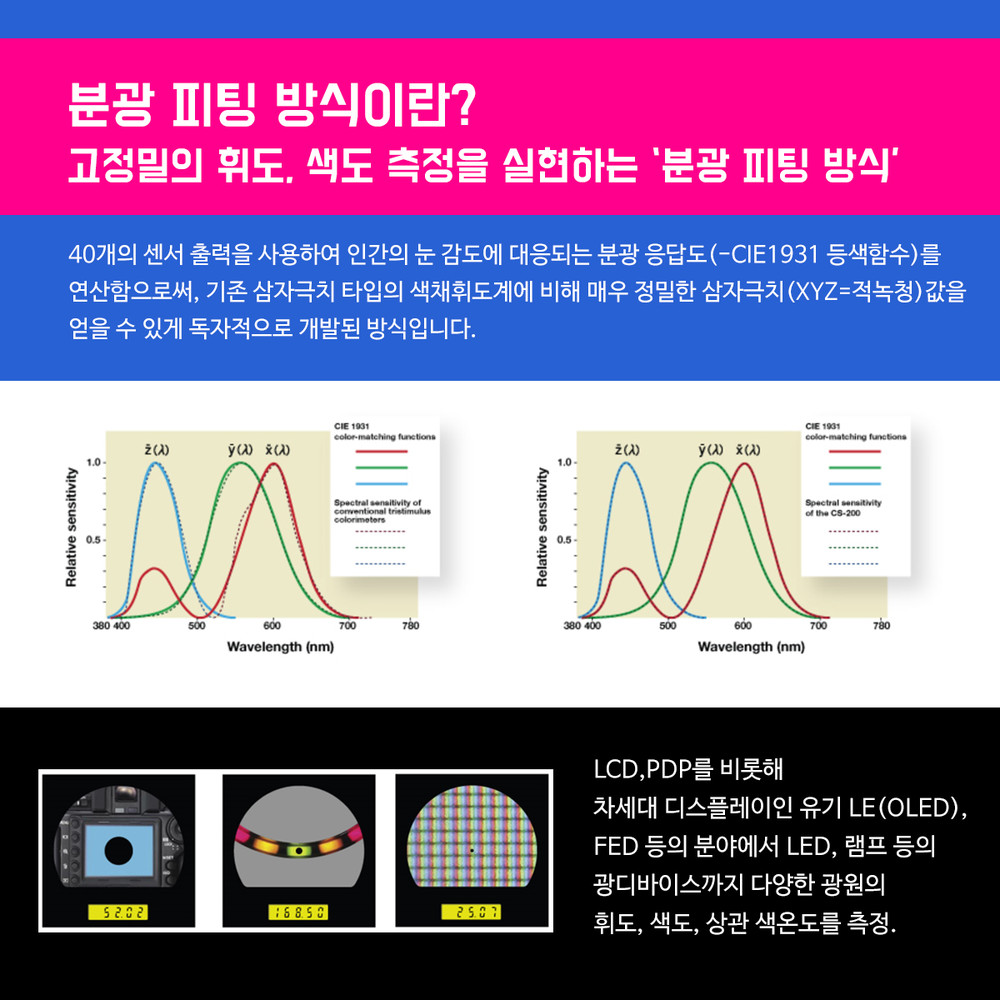

40개의 센서 출력을 사용하여 인간의 눈 감도에 대응되는 분광 응답도(CIE1931 등색함수)를 연상함으로써,
기존 삼자극치 타입의 색채휘도계에 비해 매우 정밀한 삼자극치(XYZ=적녹청)값을 얻을 수 있게 독자적으로 개발된 방식입니다.
- 가시광 영역 전체에 대한 감도를 가진 40개의 센서를 이용하여 각 센서 출력에 적절한
계수를 곱해서, 측정기의 분광 응답도를 CIE1931 등색함수에 맞춥니다.
- 삼자극치 타입으로 불가능했던 2°, 10 ° 시야의 변환이 가능합니다.
LCD,PDP를 비롯해 차세대 디스플레이인 유기 LE(OLED), FED 등의 분야에서 LED, 램프 등의 광디바이스까지 다양한 광원의 휘도, 색도, 상관 색온도를 측정.
측정각 1°의 용도
중형 · 대형 디스플레이 등 일반적인 크기의 면적을 측정합니다.
LCD,PDP,EL 등의 디스플레이, 휴대전화, 디지털카메라의 LCD 패널, 램프, 형광관 백라이트 등의 광원, 항공기 레이더 등의 디스플레이, 야외 대형광고 디스플레이 등
측정각 0.2°의 용도
LED 제품 등 작은 면적을 측정합니다.

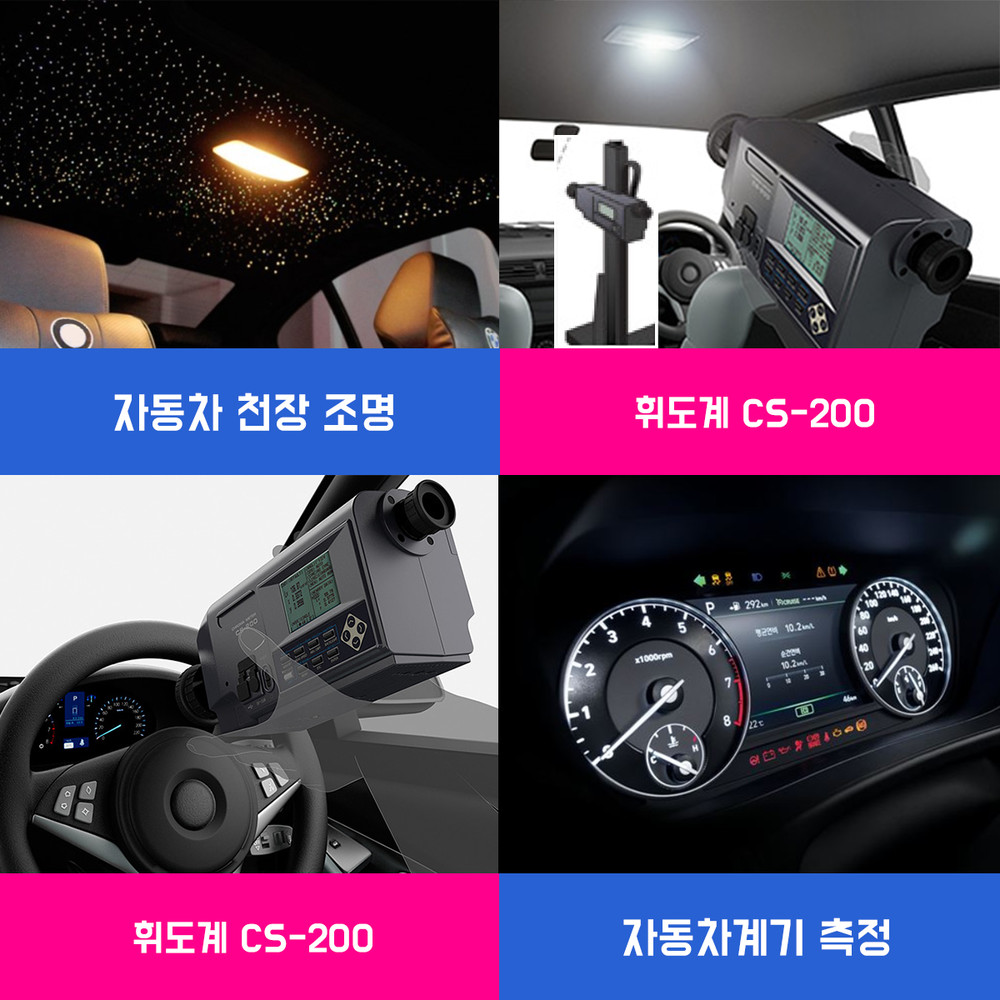

휴대전화의 서브 디스플레이, 카오디오, 자동차의 계기판 등
측정각 0.1°의 용도
매우 작거나 원거리에 있는 광원 측정합니다.
PDP,LED의 화소, 냉음극관, 자동차의 램프, 신호등 등
- 분광 피팅의 방식을 채택하여 각종 디스플레이의 단색 휘도 · 색도를 분광방사휘도계와 동일한 수준의 정밀도로 측정가능합니다.
- 디스플레이 디바이스에 대해 동기 측정이 가능합니다.
- 저휘도 0.01cd / m2부터 고휘도 20,000,000cd/m2(측정각0.1 °)까지 광범위한 측정이 가능합니다.
측정각 전환이 가능합니다.
- 데이터 관리 소프트웨어 CS-S10w를 사용하면 PC에서 측정기를 제어하여 다양한 데이터 관리, 분석 및 평가가 가능합니다.
- 휴대 가능한 소형 경량으로 AA형 건전지 4개 또는 전용 AC어댑터로 구동 가능합니다.
- 오토 모드를 탑재하여 측정물의 휘도에 맞춰 최적인 측정 속도를 자동 선택합니다.
