색채관리 소프트웨어 CM-S100w ( SpectraMagic NX)

문의전화 02-474-2766
색채 관리 소프트웨어 CM-S100w 'SpectraMagic NX'는 분광측색계 및 색채색차계를 PC에 접속하여 조작 · 제어할 수 있고, 다채로운 기능 및 표시가 가능한 색채 관리 소프트웨어입니다. 네비게이션 창의 표시 등 조작하기 쉽도록 도와 줍니다.

*기본 기능에 충실한 'Basic판'과 인덱스 등의 기능이 풍부한 'Professional판'이 있습니다.

*사용가능 기종 : 모든 분광측색계 및 색채색차계 사용 가능 (단, 가장 최근 모델인 CM-25cG와 CM-M6의 경우 'SpectraMagic DX' 를 사용)

*OS
Windows® 7 professional 32-bit
Windows® 7 professional 64-bit
Windows® 8.1 Pro 32-bit
Windows® 8.1 Pro 64-bit
Windows® 10 Pro 32-bit
Windows® 10 Pro 64-bit

*Package Contents
DVD-ROM
Protection key
Install guide

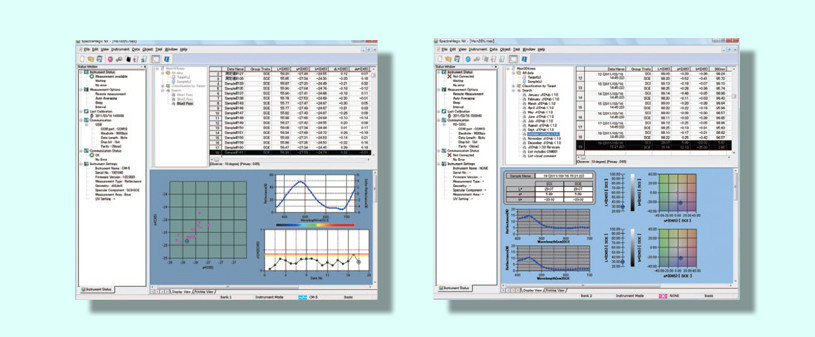

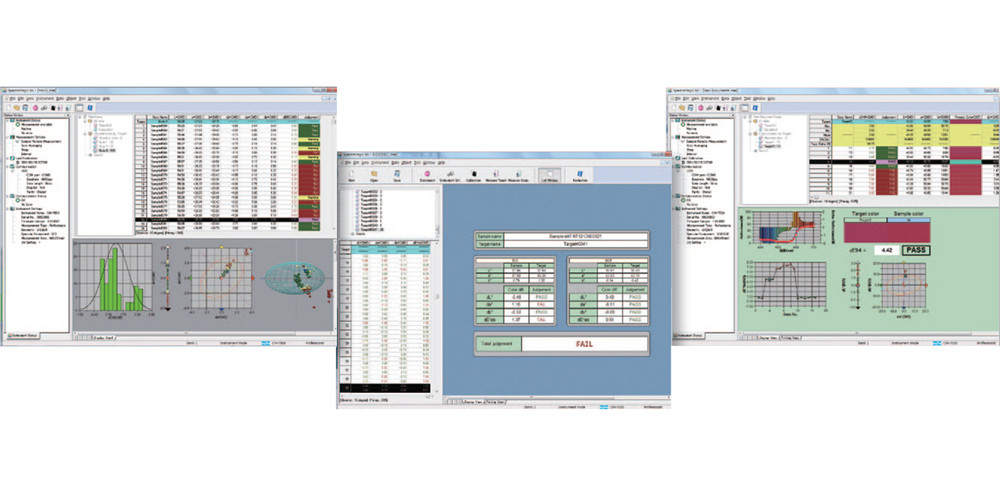

용도에 맞는 화면을 자유롭게 설정 · 저장이 가능

색채 관리는 제품 개발이나 설계를 위한 색 분석, 합불 판정의 검사 공정, 통계에 의한 공정 관리 등 다양한 분야 및 용도에서 이루어지고 있습니다.

SpectraMagic® NX는 데이터 리스트, 분광 그래프, 색차 그래프(2D, 3D), OK/NG 표시 등의 오브젝트를 용도에 맞게 배치 · 편집하여 자유로운 표시 화면을 작성할 수 있습니다. 작성된 화면은 템플릿으로 저장할 수 있습니다. 인스톨 시에 여러 종류의 기본 템플릿이 설치되므로, 화면을 작성할 때 참고하실 수 있습니다.

또한 자주 사용하는 기능을 버튼으로 만들어 툴바에 등록하거나 단축 키에 할당할 수도 있으므로, 일반적인 작업 효율이 향상됩니다.












다양한 인쇄 기능





인쇄용 화면도 표시 화면과 마찬가지로 오브젝트를 자유롭게 배치 · 편집하고, 임의의 포맷을 작성할 수도 있으므로, 보고서를 보기 쉽게 작성하거나 출하 전표 등을 기입할 때도 도움이 됩니다. 복수 데이터를 1장에 인쇄할 수 있습니다.










다국어 8개 국어에 대응



일본어나 영어는 물론, 독어, 프랑스어, 이탈리아어, 스페인어, 중국어(간체어, 번체어), 포르투갈어 표시에 대응. 현대 글로벌 사회에서 세계 각국의 사람들과의 커뮤니케이션을 지원합니다.










ΔE00(CIE DE2000)의 표시



L*a*b* 표색계에서 색차가 미미한 경우의 색값과 목시 평가의 상관에 대해 개량된 ΔE00(CIE DE2000)를 표시할 수 있습니다.

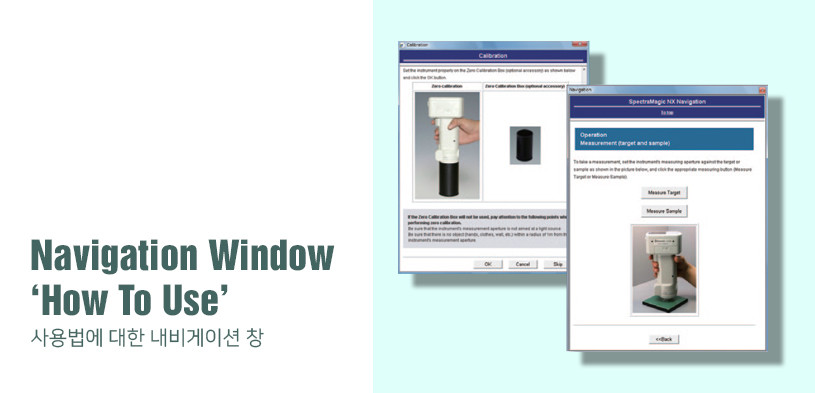

조작 순서 안내와 색에 관한 자세한 설명





네비게이션 창의 지시에 따라 네비게이션 창 내의 버튼을 조작함으로써, 각종 설정 및 교정 작업 등의 조작이 간단하게 완료됩니다.

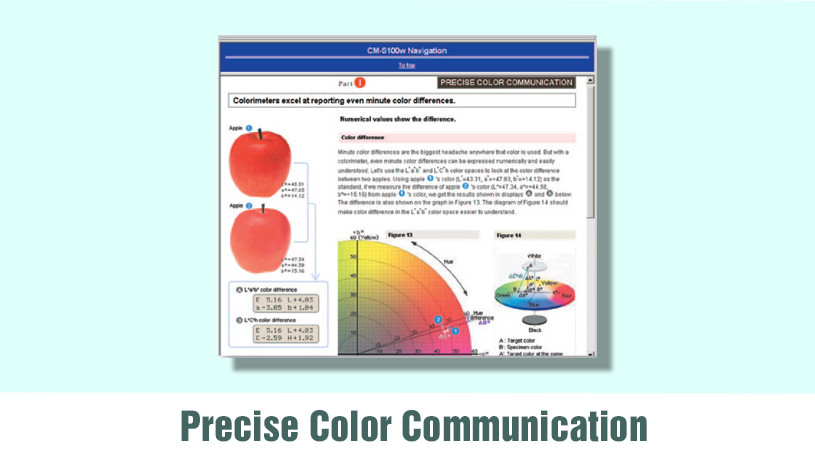

색에 대한 기초 지식 및 전문 용어 등이 일러스트로 알기 쉽게 해설한 'Color Communication'의 데이터가 링크되어 있으므로, 필요에 따라 색에 관한 자세한 설명을 열람할 수 있습니다.



※커스텀 서비스에 대해 코니카 미놀타에는 유저(사용자) 요구에 맞춘 네비게이션을 제공합니다.










자유로운 평가식의 설정부터 리포트에 이르기까지 종합적인 사용 편의성을 추구

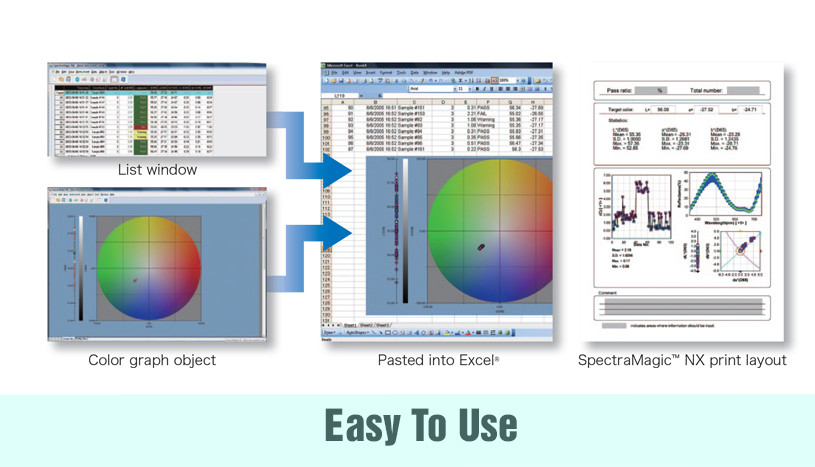

ΔE*94나ΔE*00 등 새로운 색차식을 비롯해 다양한 업계에서 사용되고 있는 표색계나 색차식, 독자적인 색 평가를 위한 평가식을 자유롭게 설정할 수 있는 유저 인덱스 등 다양한 요구에 대응하고 있습니다. 측정 데이터를 일람 표시하는 리스트 표시 데이터나 배치한 분광 그래프나 색차 그래프 등의 오브젝트는 그대로 Excel 등 다른 소프트웨어에 복사/붙여넣기 할 수 있어 데이터 관리가 용이합니다. 또한 인쇄용 화면도 표시 화면과 마찬가지로 오브젝트를 자유롭게 배치 · 편집, 임의의 포맷을 작성할 수도 있어 보고서를 깔끔하게 작성하는데 도움이 됩니다.

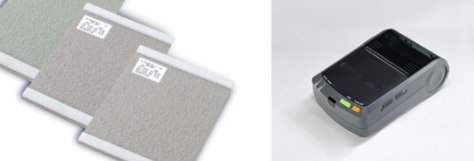

감열식 프린터와 연결하여 현장 인쇄 가능





시판되는 감열식 프린터와 연결할 수 있으므로 현장에서 측정 결과를 인쇄하여 샘플에 부착하는 등 기동성이 뛰어납니다.






기타 다양한 기능



  • 광원을 임의로 읽어들일 수 있음
  • 리스트 화면의 세로 표시와 가로 표시 전환 기능을 탑재
  • xy 그래프에 한계치 선의 표시 설정 기능을 탑재
  • CM-5의 I+E 측정에 대해 8° Gloss 표시가 가능









Professional판의 특징



고도의 QC 어플리케이션을 제공



기준색 데이터는 마스터 기준색(1차 기준) 1데이터에 대해 복수의 워킹 기준색(상용 2차 기준)을 비교 할 수 있습니다. 예를 들면, 상용 기준색과의 색차와 동시에 마스터 기준색과의 색차를 확인하거나 각 부분 기준색과의 차이를 비교하여 제품 전체의 색차를 부분 별로 관리하는 고도의 QC 어플리케이션을 실현할 수 있습니다.

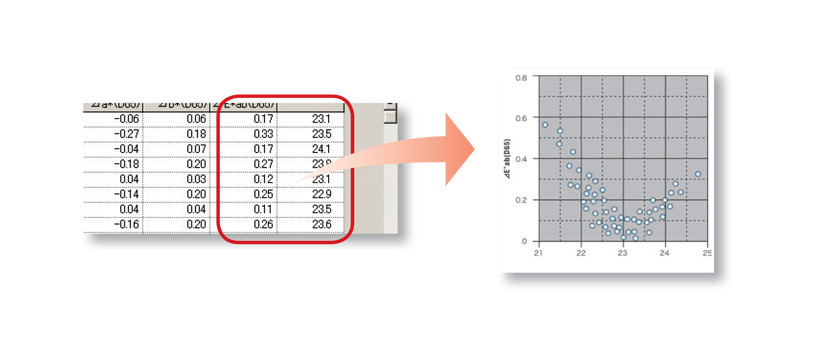

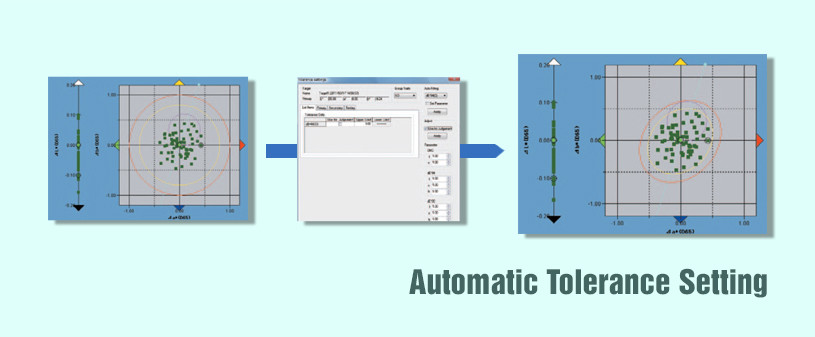

복수의 합격 샘플 측정 데이터를 토대로 최소 한계값을 자동 설정할 수 있습니다. 한계값 자동 설정은 목시 평가에 가깝다는 이유로 채택하는 기업이나 단체가 증가하는 CMC(l:c), ΔE*94, ΔE00의 3가지 색차식으로 설정하여 합불 판정이 가능합니다. Basic판에서는 Professional판의 이 기능을 사용하여 설정한 한계값을 토대로 합불 판정이 가능합니다.










측정 데이터에 각종 정보를 부가할 수 있습니다.



측정 데이터에 임의의 각종 항목을 10항목까지 설정하여 입력할 수 있기 때문에 데이터 정리나 분류, 검색이 편리합니다. 추가한 항목을 그래프로 확인할 수도 있습니다. 기종명, 품명, 품번, 코드 No., 이름, 오더 No., 컬러 No., 제조 로트 No., 거래처명, 제품명, 목시 판정란(합불 판정 입력), 온도, 습도 등

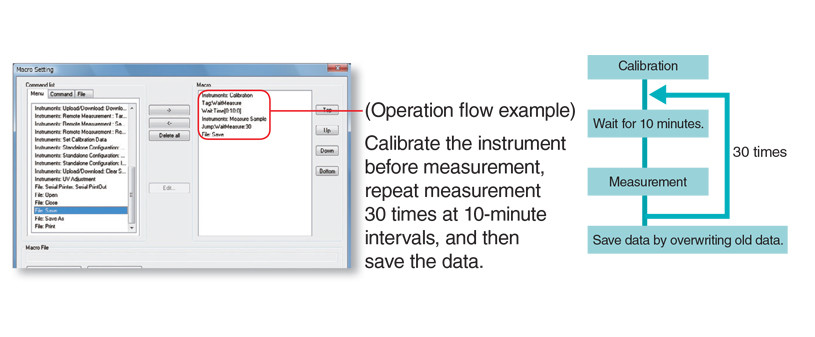

매크로 기능에 의한 작업의 자동화



일상 작업 순서를 메뉴 화면에서의 간편한 등록으로 작업 순서를 자동화할 수 있으므로, 작업 시간의 단축 및 작업 실수 방지에 유익합니다.






검색 기능



검색 기능을 사용하면 방대한 측정 데이터 그룹 내에서 조건을 만족하는 데이터를 순식간에 검색해 줍니다. SCI/SCE 동시 측정하는 경우에도 SCI별, SCE별 데이터 리스트를 표시할 수 있습니다

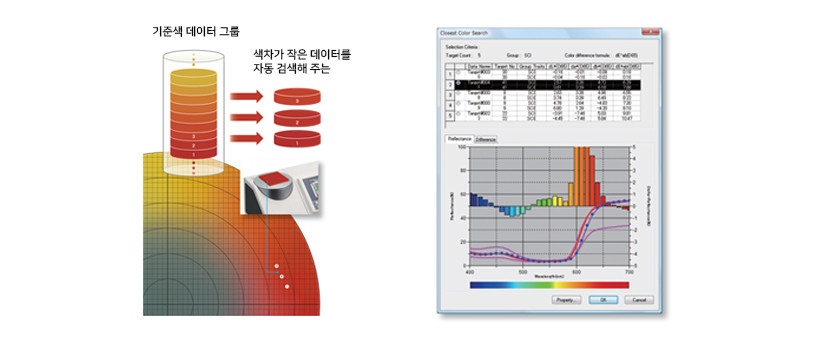

CCS(Closest Color Search) 기능



CCS(Closest Color Search) 기능이란, 측정한 데이터에 대해 색차가 작은 데이터를 기준색 데이터 그룹 안에서 임의의 수만큼 자동 검색해 주는 기능입니다. 검색된 데이터는 리스트뿐 아니라 분광 그래프나 ΔL*a*b*그래프로 알기 쉽게 색차를 표시할 수 있습니다.














사용 환경 조건



*OS

Windows® 7 professional 32-bit , 64-bit  Windows® 8.1 Pro 32-bit, 64-bit Windows® 10 Pro 32-bit, 64-bit



*메모리

128 MB 이상 (256MB 이상을 권장)



*하드디스크

450MB 이상의 여유 공간이 필요 ( 그 가운데 시스템 드라이브에 400MB 이상의 여유 공간이 필요)



*기타

DVD-ROM 드라이브(설치 시 필요), USB 포트(프로텍트 키 장착용으로 필요), USB 포트 또는 시리얼 포트(측정기 접속용으로 필요, Bluetooth® 어댑터를 경유하여 Bluetooth®를 접속하는 경우 Bluetooth® 어댑터 장착용으로 필요), Internet Explorer Ver. 5.01 이상이 인스톨되어 있을 것



*사용 가능 제품 목록

CM-3700A, CM-3700d, CM-3600A, CM-3610A, CM-3600d, CM-3610d, CM-3630, CM-3500d, CM-700d/600d, CM-2600d/2500d/2500c, CM-512m3A, CM-512m3, CM-5, CR-5, CR-400/410, DP-400, FD-7/5

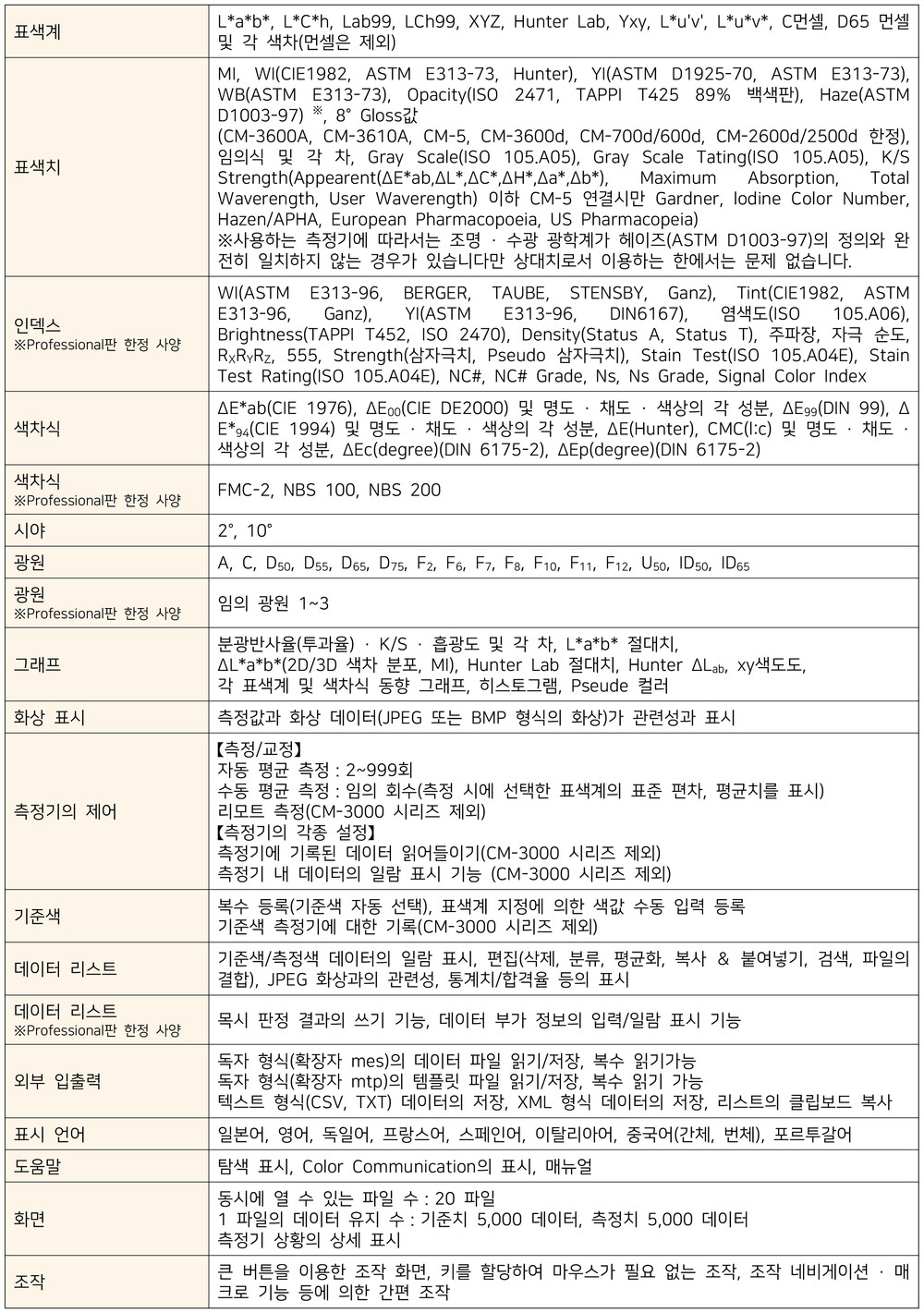

CM-S100w소프트웨어 사양
