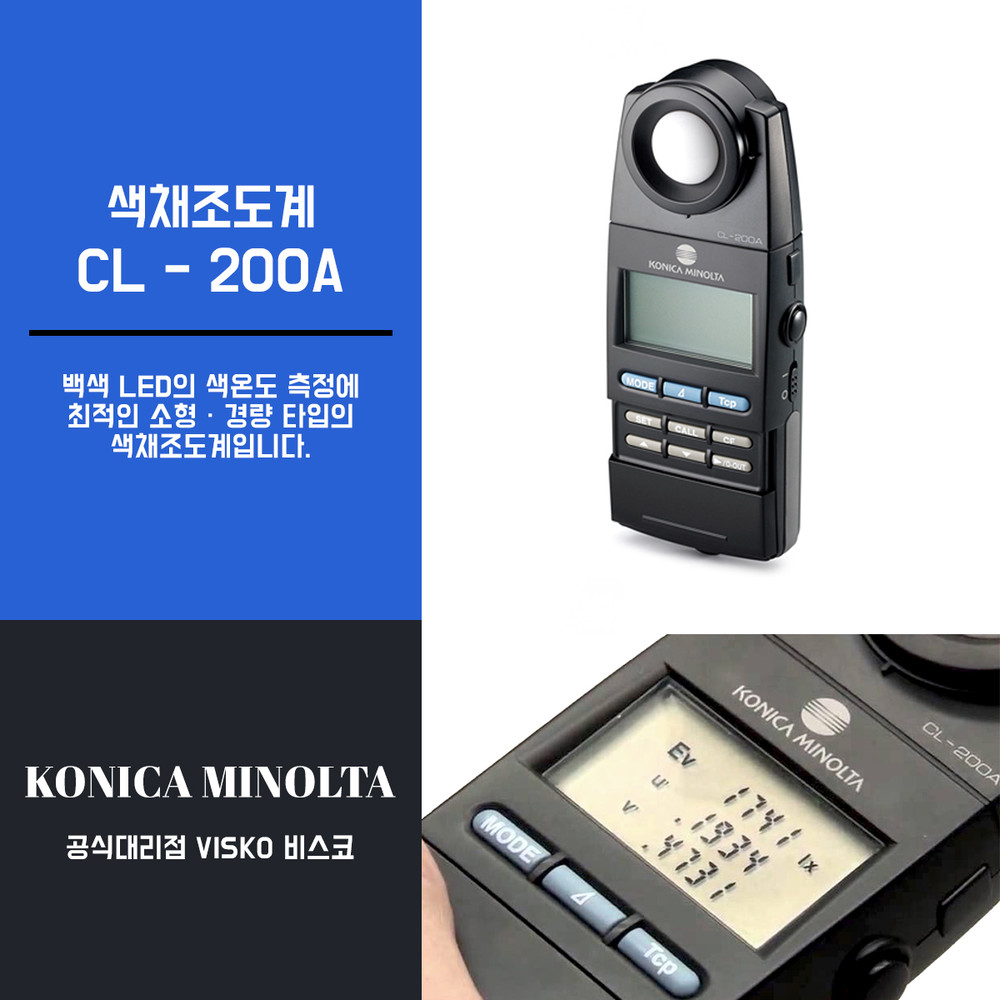

색채조도계 CL-200A
문의전화 02-474-2766
백색 LED의 색온도 측정에 최적인 소형 · 경량 타입의 색채조도계입니다.
광원의 상관 색온도(K) · 색도(xy) · 조도(lx) · 삼자극치(XYZ) · 주파장 · 색순도의 측정 및 표시가 가능합니다.
-강점
1. 상관 색온도(K)를 간단히 측정 가능.
2. 백색 LED의 관리에 최적.
3. LED 자동 랭크 분류 기능을 탑재.
4. 원격 측정이 가능.
5. 다점 측정, 임의 교정이 가능.
6. 표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리가능.
-용도
1. OLED · LED 등 각종 조명의 색온도 · 색도 · 조도 검사.
2. LED 간판(사인 보드)의 개발 · 품질 관리 · 유지보수.
3. 조명용 LED 모듈의 배광 특성 평가.
4. 조명기구의 조도 분포 특성 평가.
5. 건축 · 인테리어 조명의 연구.
6. 조명 공간의 연출 · 조정.
7. 광원 Box의 유지보수.
8. 프로젝터의 광원 연구 · 색 검사.
9. 심리학 실험 환경의 검사.
광원의 상관 색온도(K) · 색도(xy) · 조도(lx) · 삼자극치(XYZ) · 주파장 · 색순도의 측정 및 표시가 가능합니다.
-강점
1. 상관 색온도(K)를 간단히 측정 가능.
2. 백색 LED의 관리에 최적.
3. LED 자동 랭크 분류 기능을 탑재.
4. 원격 측정이 가능.
5. 다점 측정, 임의 교정이 가능.
6. 표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리가능.
-용도
1. OLED · LED 등 각종 조명의 색온도 · 색도 · 조도 검사.
2. LED 간판(사인 보드)의 개발 · 품질 관리 · 유지보수.
3. 조명용 LED 모듈의 배광 특성 평가.
4. 조명기구의 조도 분포 특성 평가.
5. 건축 · 인테리어 조명의 연구.
6. 조명 공간의 연출 · 조정.
7. 광원 Box의 유지보수.
8. 프로젝터의 광원 연구 · 색 검사.
9. 심리학 실험 환경의 검사.

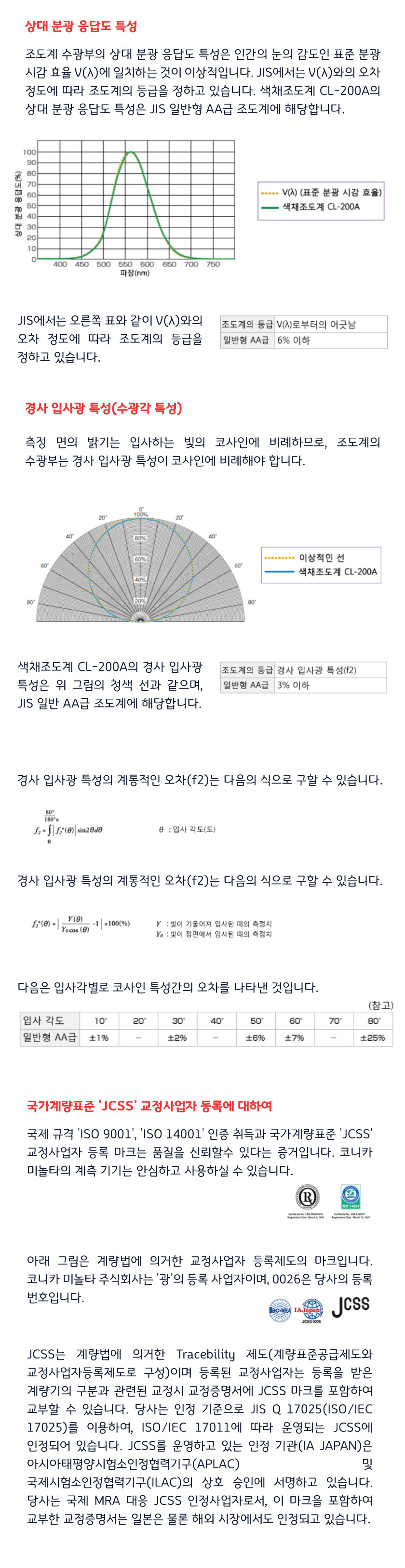

JIS AA급, DIN Class B의 준거
백색 LED의 색온도 측정에 최적인 소형 · 경량 타입의 색채조도계입니다.
광원의 상관 색온도(K) · 색도(xy) · 조도(lx) · 삼자극치(XYZ) · 주파장 · 색순도의 측정 및 표시가 가능합니다.
색채조도계 CL-200A는 빛의 상관 색온도 색도 · 조도(JIS 일반형 AA급) · 삼자극치 · 주파장 · 색순도를 측정하는 색채조도계입니다.
표준 부속품인 소프트웨어를 사용하면 측정 데이터를 엑셀로 직접 읽어들여 자유롭게 처리할 수 있을 뿐만 아니라, LED 자동 랭크 분류, JIS 상관 색온도의 계측 · 표시, 다점 측정(최대 30점) 시스템의 구축 등을 간단히 수행할 수 있습니다.

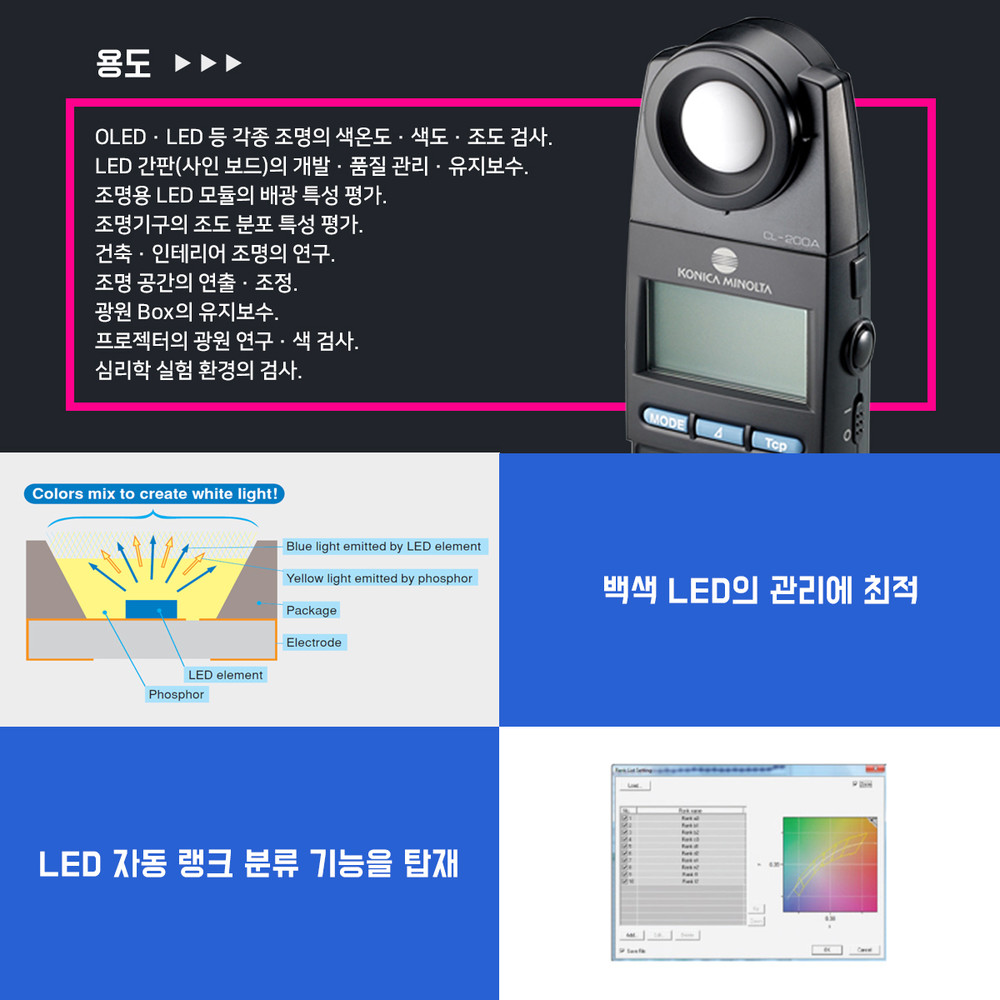

백색 LED의 상당수는 황색 형광 물질을 도포한 청색 LED로, 형광 물질이 방사하는 황색 빛과 내부의 청색 LED가 방사하는 빛을 혼합하여 백색광이 됩니다.
그러나 청색 LED의 발광 스펙트럼은 파장분포가 개체 별로 약간다르기 때문에 완성된 백색 LED의 백색광에도 차이가 발생합니다.
따라서 백색 LED는 밝기뿐 아니라 색관리가 매우 중요합니다,
본 제붐은 한번의 측정으로 이들 백색 LED의 발광에 관한 관리 지표를 모두 취득할 수 있는 획기적인 제품입니다.
표준 부속품인 소프트웨어를 사용하면 측정 데이터를 직접 엑셀로 표시 가능합니다.
또한 저장된 데이터를 색도도 상에 표시하고 자동으로 LED의 랭크를 분류할 수 있습니다.
이를 통해 전문가만이 할 수 있었던 LED의 랭크 분류를
누구나 시각적으로 쉽게할 수 있게 되었습니다.

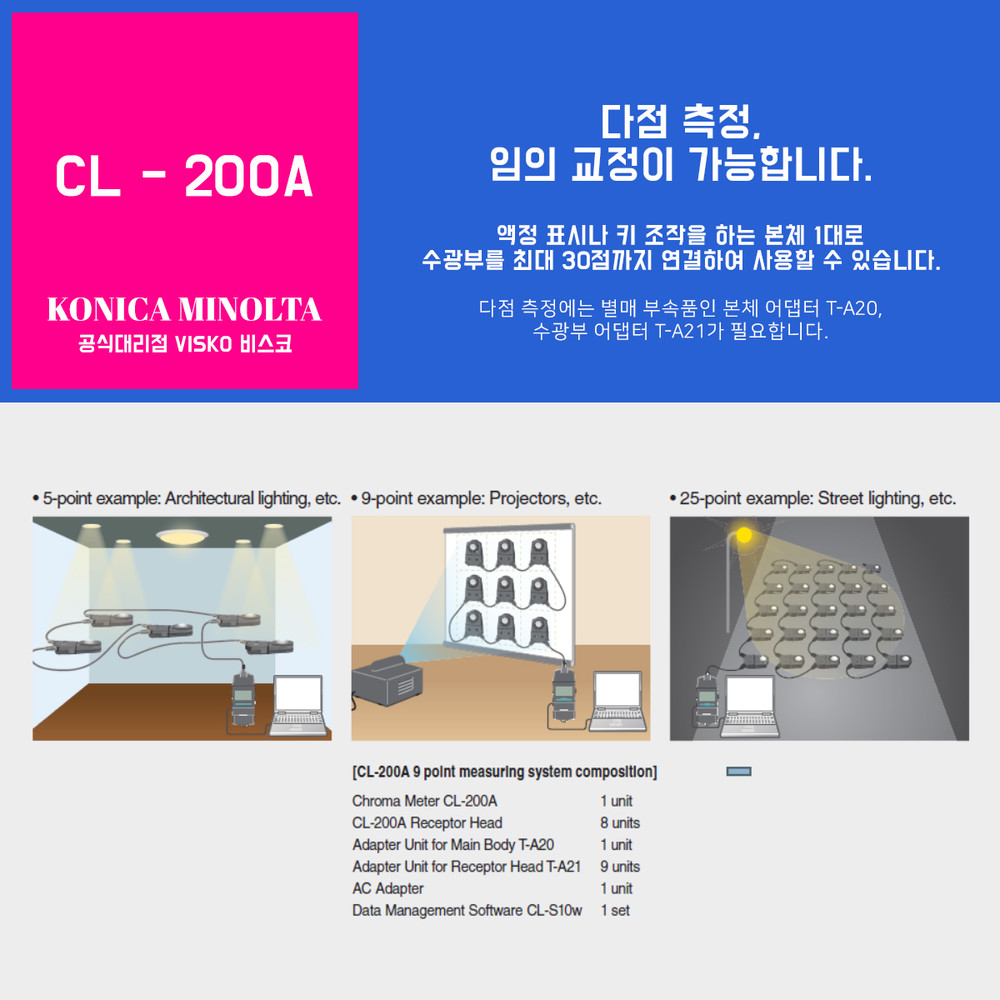

액정 표시나 키 조작을 하는 본체 1대로 수광부를 최대 30점까지 연결하여 사용할 수있습니다.
(* 다만 측정에는 별매 부속품인 본체 어댑터 T-A20,
수광부 어댑터 T-A21가 필요합니다.)
또한 백색 One point 교정, Matrix 교정,
임의 교정 계수 자동 설정 기능에 대응하고 있습니다.

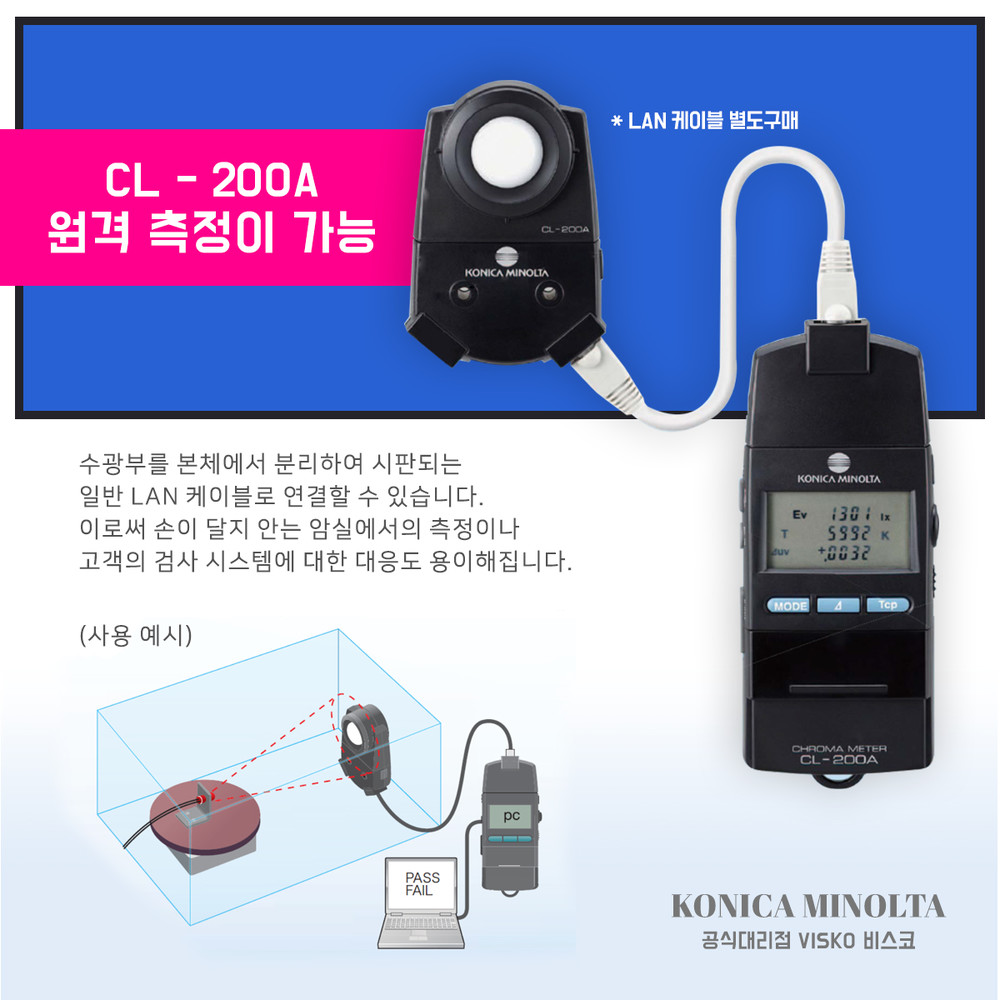

원격 측정이가능합니다.
수광부를 본체에서 분리하여 시판되는 일반 LAN 케이블로 연결할 수 있습니다.
이로써 손이 닿지 않는 암실에서의 측정이나 고객의 검사 시스템에 대한 대응도 용이해집니다.
코니카미놀타 미국지사의 CL-200A 소개 영상입니다.
*출처: Konica Minolta Sensing US
