대면휘도계 CA-2500 전용 측정 및 데이터관리 프로그램

문의전화 02-474-2766

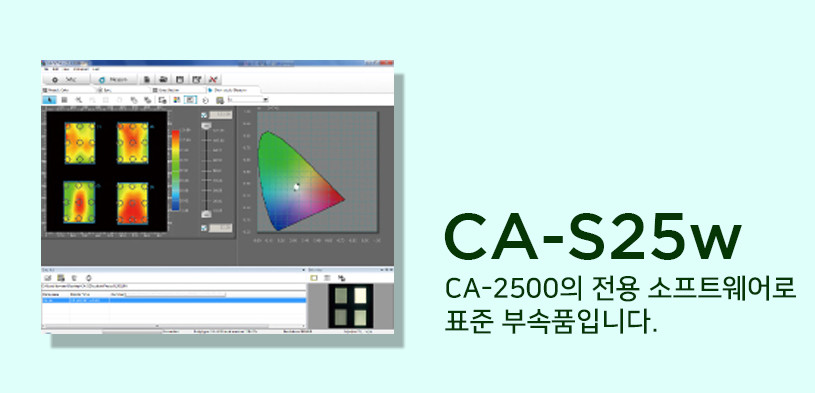

데이터 관리 소프트웨어 CA-S25w는 2차원 색채 휘도계 CA-2500의 전용 소프트웨어로 표준 부속품입니다.

PC로 측정기의 제어, 측정, 데이터 분석, 평가에 이르기까지 단시간에 간단히 실시할 수 있습니다. 전 기종인 CA-2000으로도 이용 가능합니다.

*사용가능기종 : CA-2000(단종)와 CA-2500

*OS
Windows® 7 professional 32-bit
Windows® 7 professional 64-bit
Windows® 8.1 Pro 32-bit
Windows® 8.1 Pro 64-bit
Windows® 10 Pro 32-bit
Windows® 10 Pro 64-bit



Focus assist나 Position assist 등의 측정 준비, 휘도 · 색도 분포의 측정이 간단

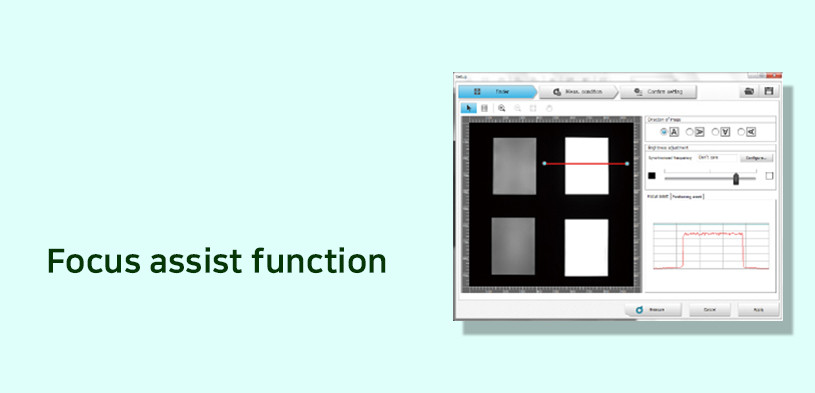

Focus assist function







명암 부분의 휘도 단면의 경사를 확인함으로써, 초점을 간단하게 조정할 수 있습니다. 미미한 오차도 알기 쉬워 초점 조정으로 곤란을 겪을 일이 줄었습니다.

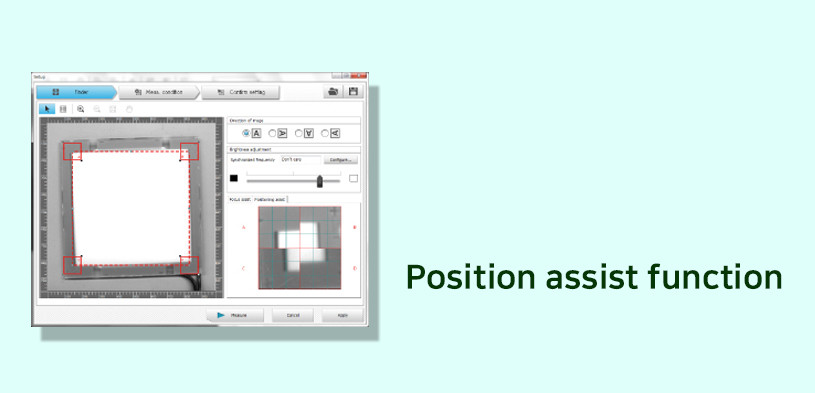

Position assist function





측정 대상물과 CA-2500의 위치 관계(위치, 기울기, 틀어짐 등)를 확인할 수 있습니다. CA-2500 혹은 샘플 측의 위치를 미세하게 조정하면서 법선으로 맞추는 작업의 번거로움과 시간을 단축할 수 있습니다.










측정 대상의 자동 추출 기능



측정 대상물의 발광 부분만을 평가 범위로 자동 추출할 수 있습니다. 섬세한 위치 조정이 불필요하므로, 세팅 시간을 단축할 수 있습니다.

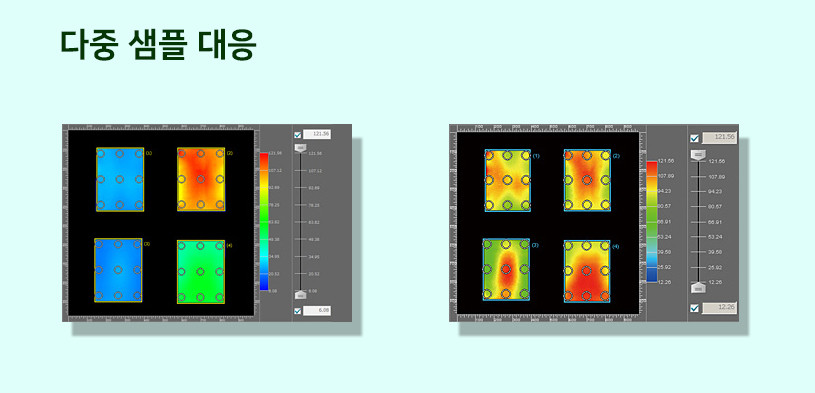

다중 샘플 대응





복수 측정 대상물의 Mura를 한 번에 관찰할 수 있게 되었습니다. 이전 소프트웨어 CA-S20w에서는 계조 제어바를 일률적으로 조정할 수 밖에 없었기 때문에 각각의 대상물 밝기에 따라 여러 번 계조를 변경하여 표시할 필요가 있었습니다. CA-S25w 에서는 평가 범위 별로 계조 제어바를 조정할 수 있기 때문에 밝기가 다른 측정 대상물이라도 한 번에 Mura를 관찰할 수 있습니다.










다양한 Mura 관찰 기능



*Pseudocolor 표시

휘도, 색도 분포를 관찰할 수 있습니다.



*Spot 측정

임의로 Spot의 크기나 수를 설정하여 Spot 내(윗 그림 측정 결과에서 정렬된 검은 원 부분)의 평균값을 표시하는 다점 측정이 가능합니다.

최대 2500점을 설정할 수 있습니다.



색도도 표시

색도 차이를 색도도 상에 표시합니다.










기타 편리 기능



*Excel® 등의 데이터 전송

임의로 지정한 범위의 데이터나 Spot 값은 클립보드를 통해 Excel®이나 Word® 등으로 전송 할 수 있습니다. 각종 그래프, 이미지의 복사 & 붙여넣기도 가능하므로, 보고서 작성도 간단합니다.



*다중 노광 기능

각 휘도의 측정에 가장 적합한 여러 노광 시간으로 측정한 데이터들을 조합하면 그레이 스케일 등 폭넓은 다이나믹 레인지가 필요한 샘플을 측정할 수 있습니다.

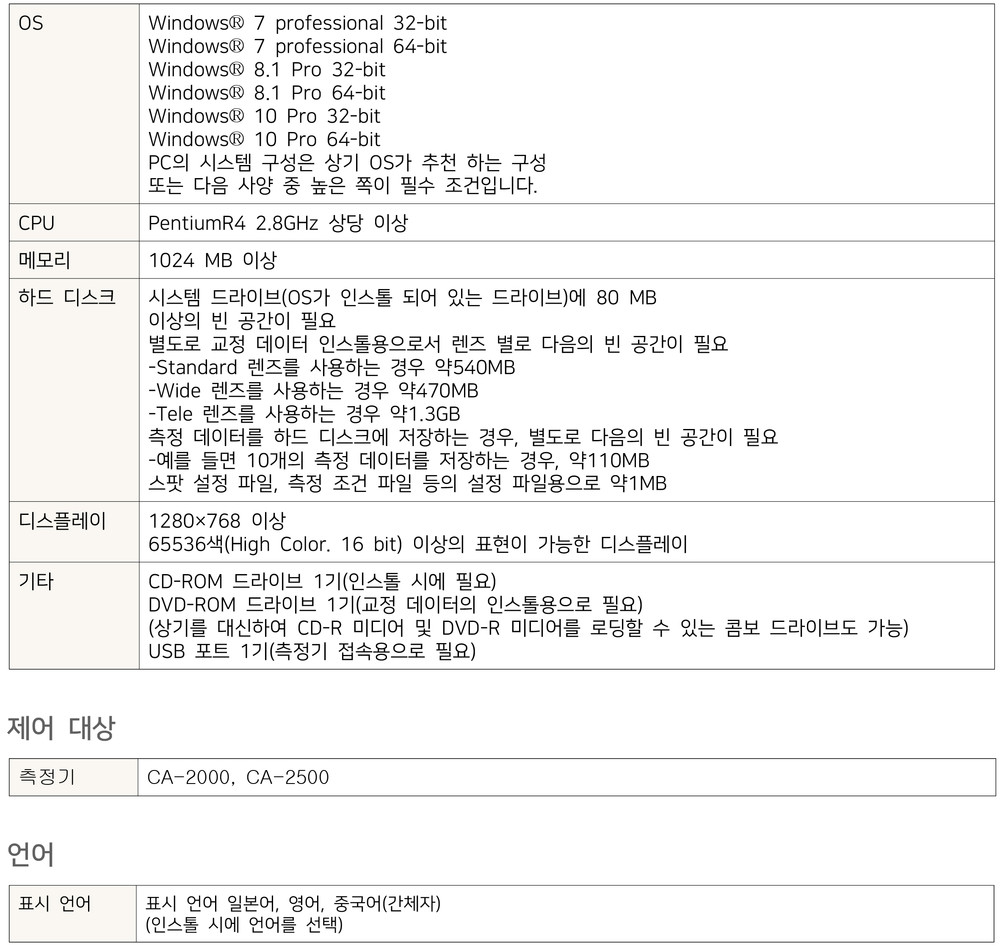

CA-S25w 프로그램 사양
