초분광카메라 SPECIM FX10

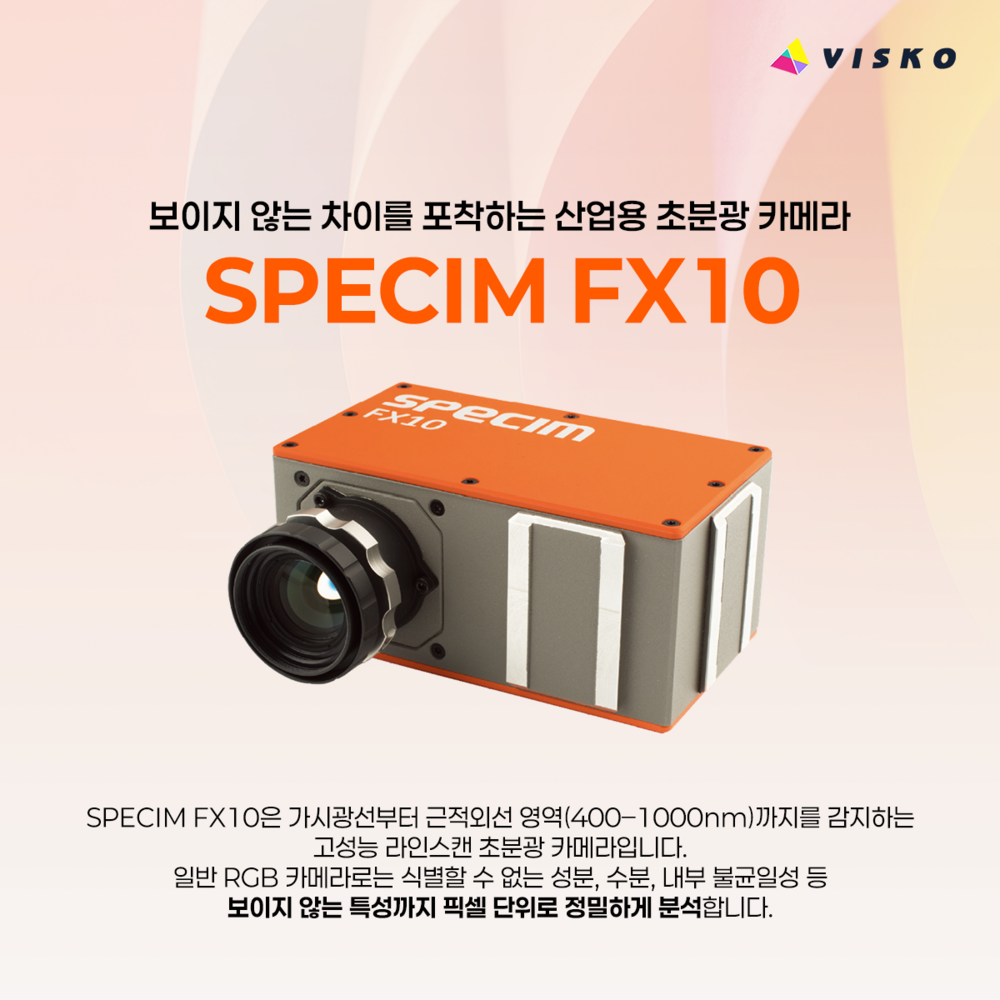

보이지 않는 차이를 포착하는 산업용 초분광 카메라 – SPECIM FX10

SPECIM FX10은 가시광선부터 근적외선 영역(400–1000nm)까지를 감지하는 고성능 라인스캔 초분광 카메라입니다. 일반 RGB 카메라로는 식별할 수 없는 성분, 수분, 내부 불균일성 등 보이지 않는 특성까지 픽셀 단위로 정밀하게 분석합니다.

핀란드에서 설립된 SPECIM은 1995년부터 초분광 영상 기술을 상용화해왔으며, 현재는 코니카미놀타 그룹의 일원으로 전 세계 산업 현장에서 고속/정밀 품질검사 시스템을 공급하고 있습니다.

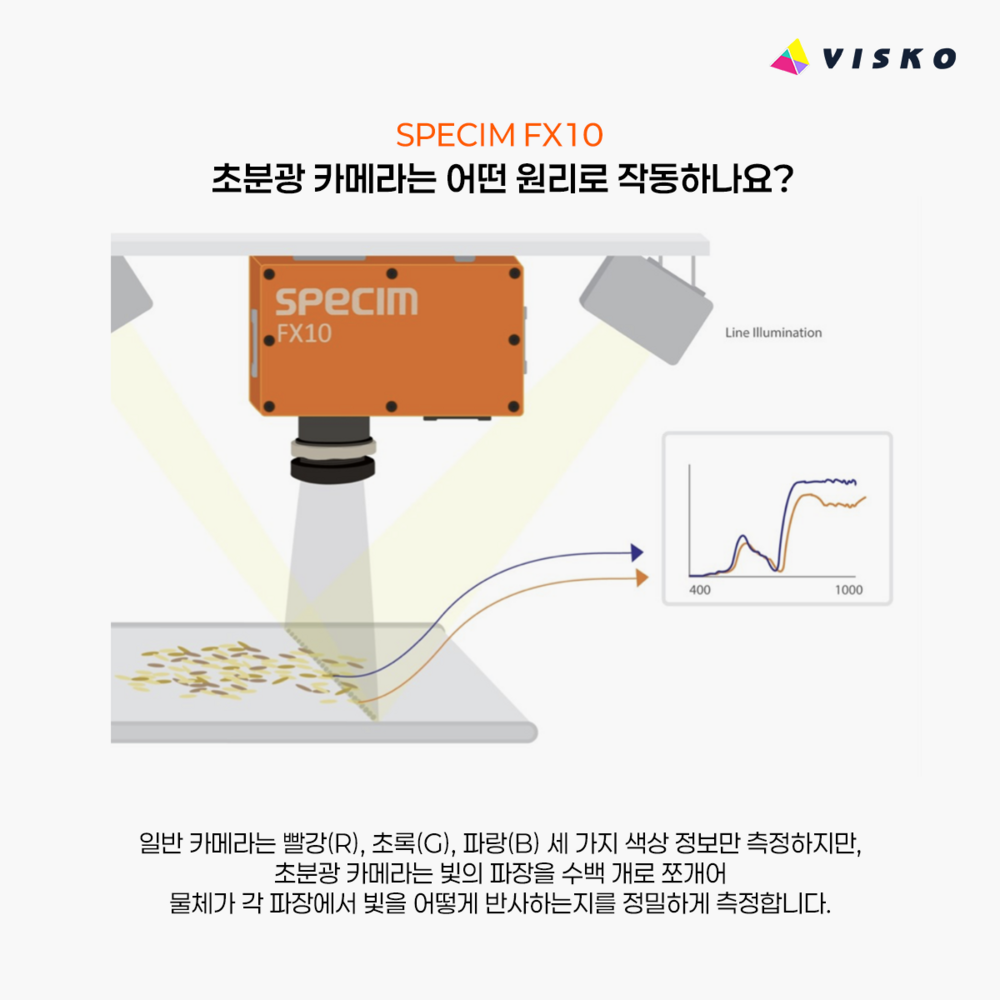

 초분광 카메라는 어떤 원리로 작동하나요?

일반 카메라는 빨강(R), 초록(G), 파랑(B) 세 가지 색상 정보만 측정하지만, 초분광 카메라는 빛의 파장을 수백 개로 쪼개어 물체가 각 파장에서 빛을 어떻게 반사하는지를 정밀하게 측정합니다.

📌 쉽게 말해, "한 픽셀 안에 작은 분광기가 들어 있는 것처럼" 각 물질의 스펙트럼 반응(빛의 반사 특성)을 촘촘하게 기록하는 방식입니다.

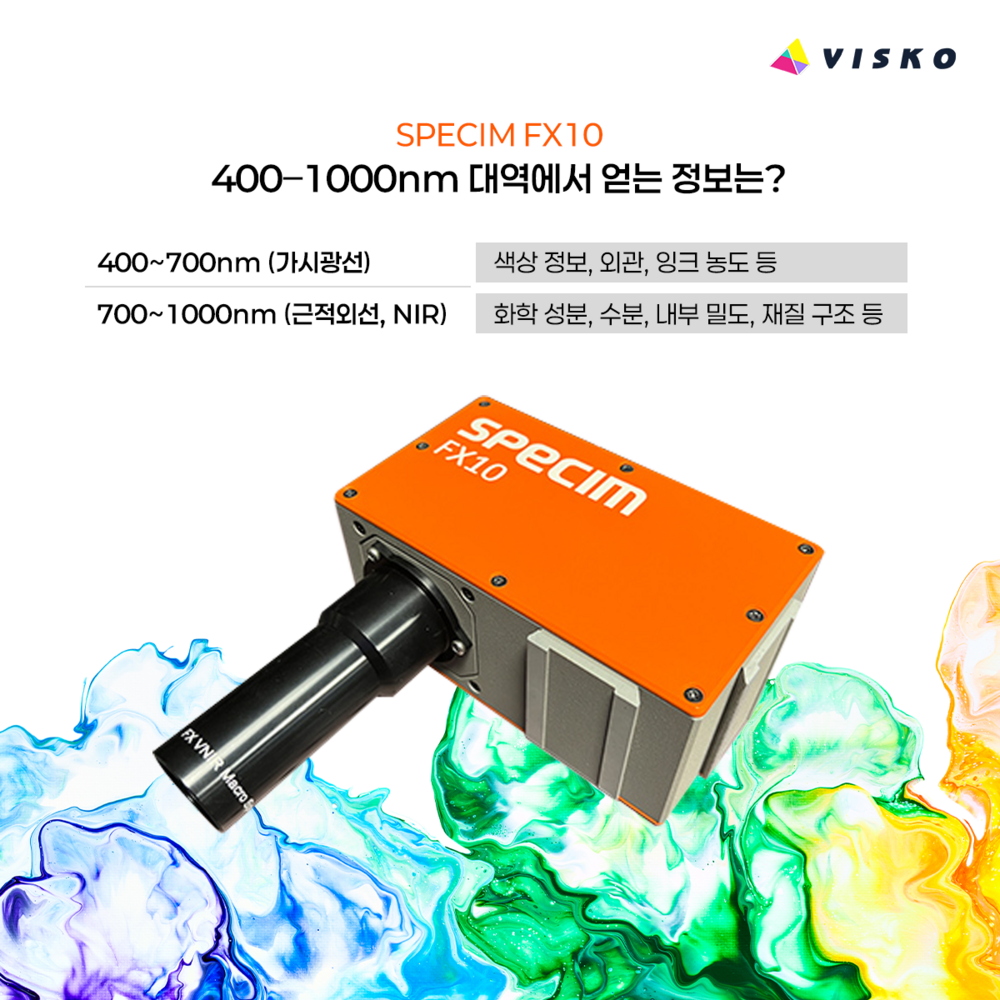

 400–1000nm 대역에서 얻는 정보는?

• 400~700nm (가시광선): 색상 정보, 외관, 잉크 농도 등

• 700~1000nm (근적외선, NIR): 화학 성분, 수분, 내부 밀도, 재질 구조 등

근적외선(NIR) 대역은 눈에는 보이지 않지만 카메라로 감지할 수 있는 영역으로, 단순히 색상이나 명암이 아닌, 물질의 성질 그 자체를 분석할 수 있게 해줍니다.

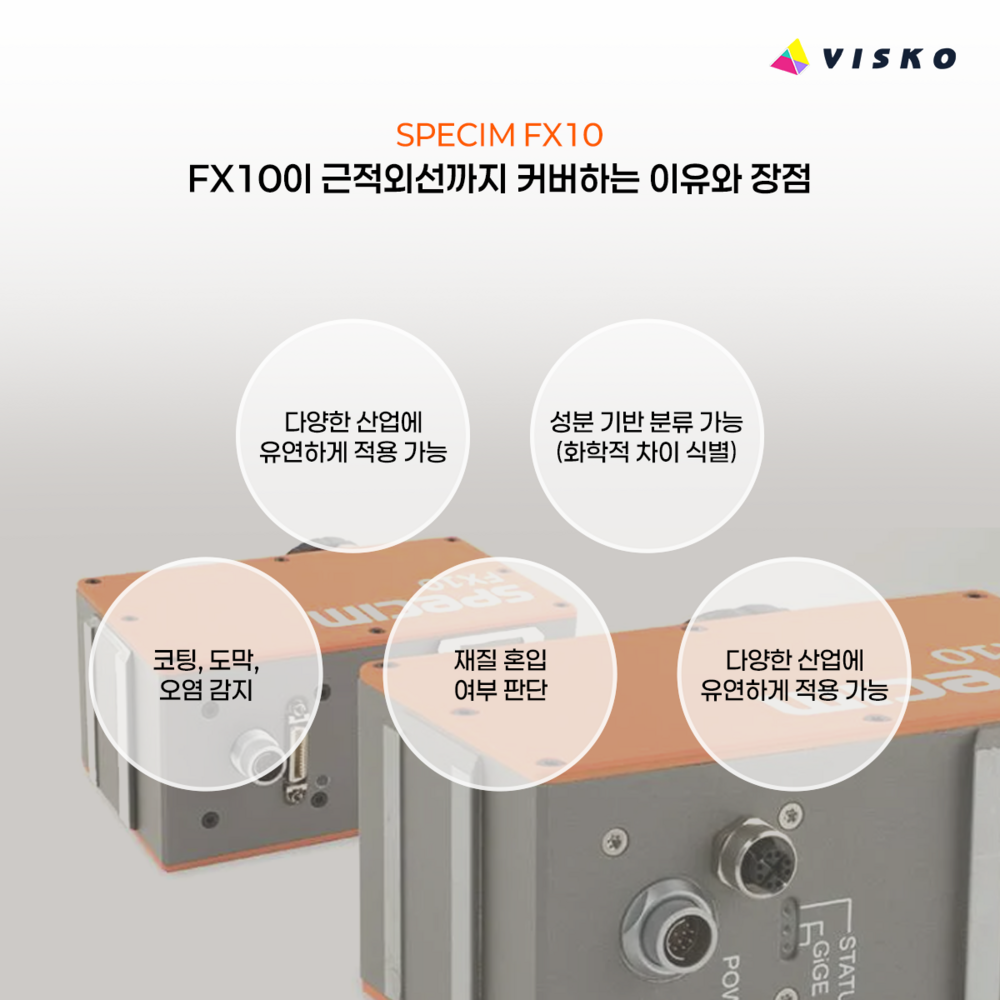

FX10이 근적외선까지 커버하는 이유와 장점

1. 표면 아래 정보까지 감지 가능NIR 빛은 표면을 통과해 내부로 일부 침투하기 때문에, 겉보기엔 동일해 보여도 밀도 차이, 수분함량, 내부 결함을 감지할 수 있습니다.

   예: 외형상 동일한 사과지만, 수분이 빠진 사과는 NIR 반사율이 낮습니다.

2. 성분 기반 분류 가능 (화학적 차이 식별)PET, PE, PVC 등 색상은 유사하지만 재질이 다른 플라스틱은 NIR 영역에서 반사 스펙트럼이 다르기 때문에 정확한 분류가 가능합니다.

3. 코팅, 도막, 오염 감지얇은 코팅층이나 표면 오염은 육안 또는 RGB로는 보이지 않지만, NIR 영역에서는 반사율이 달라져 비정상 영역을 감지할 수 있습니다.

4. 재질 혼입 여부 판단동일한 제품처럼 보여도 다른 재질이나 이물질이 섞이면 NIR 반응에서 차이가 납니다.

5. 다양한 산업에 유연하게 적용 가능식품(수분, 곰팡이), 전자부품(코팅 품질), 제약(포장 불량), 재활용(소재 분류) 등 대부분의 산업군에서 NIR은 매우 유의미한 검사 데이터를 제공합니다.

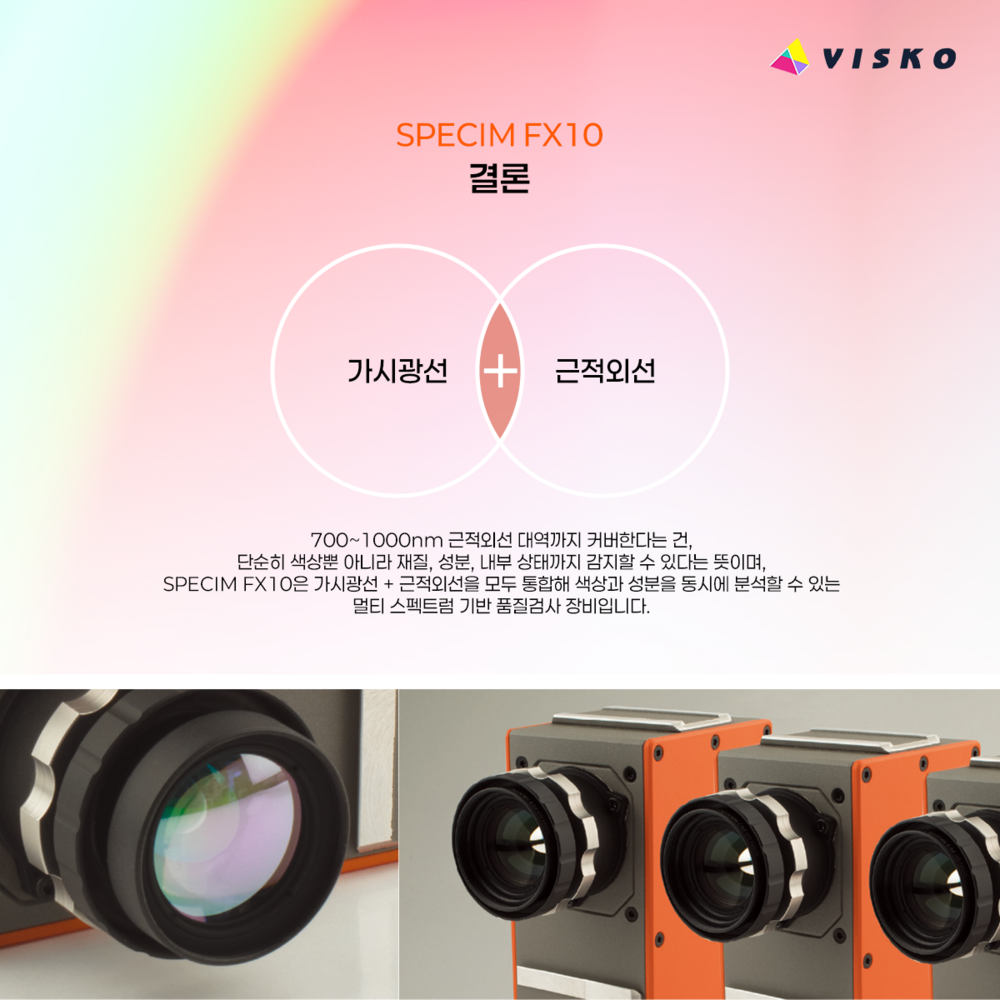

결론

700~1000nm 근적외선 대역까지 커버한다는 건, 단순히 색상뿐 아니라 재질, 성분, 내부 상태까지 감지할 수 있다는 뜻이며, SPECIM FX10은 가시광선 + 근적외선을 모두 통합해 색상과 성분을 동시에 분석할 수 있는 멀티 스펙트럼 기반 품질검사 장비입니다.

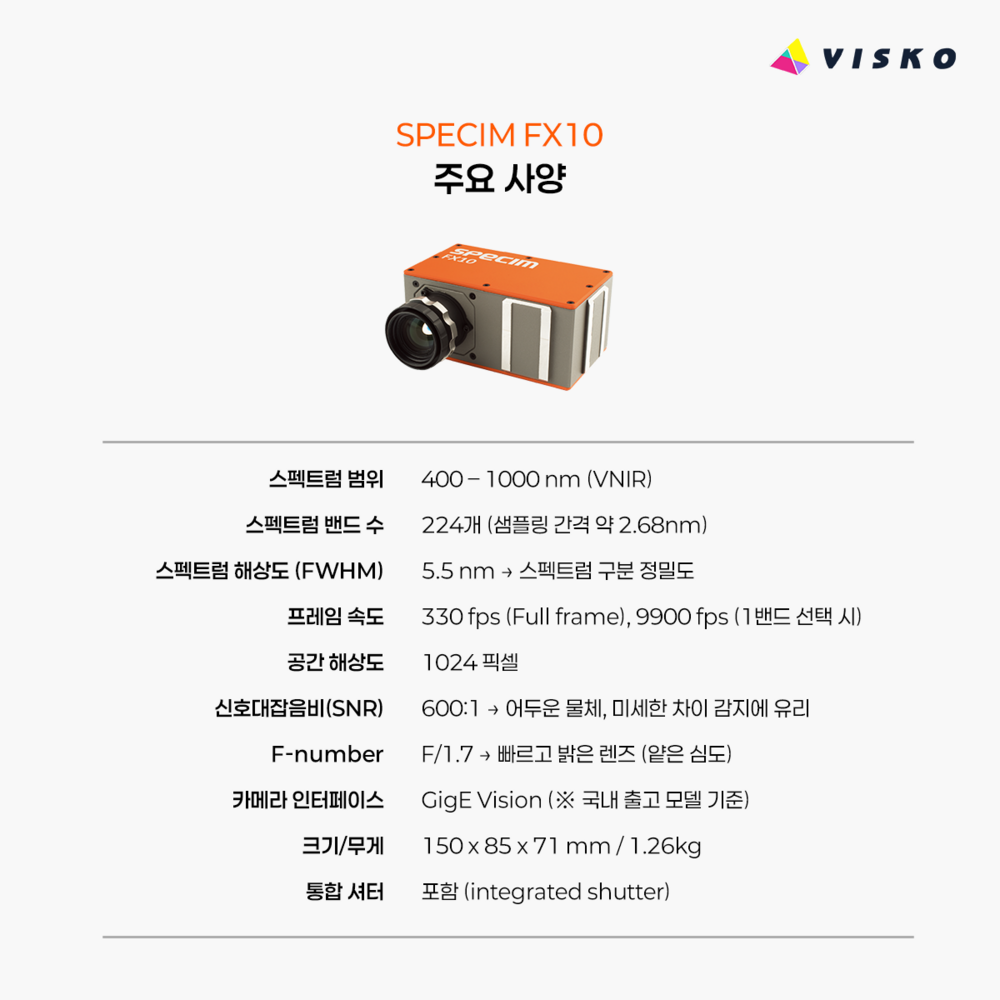

SPECIM FX10 주요 사양

자주 묻는 질문 (Q&A 포함)

Q. 224개의 밴드는 각각 5.5nm 간격인가요?

A. 아닙니다! 밴드 간 샘플링 간격은 약 2.68nm이고, **5.5nm는 각 밴드가 감지하는 파장폭(FWHM)**을 의미합니다. 즉, 밴드끼리 약간 겹치며 부드러운 연속 스펙트럼을 구성합니다.

Q. 색차계의 Wavelength pitch(10nm)와 FWHM 5.5nm는 같은 개념인가요?

A. 유사하지만 다릅니다. 색차계의 pitch는 샘플링 간격, FWHM은 센서 감도 폭입니다.

Q. FX10은 RGB 카메라보다 뭐가 다른가요?

A. RGB는 단 3개 색상 채널로 분석하는 반면, FX10은 224개 파장을 사용합니다. 색상뿐 아니라 재질, 수분, 성분까지 분석할 수 있어 품질검사 정밀도가 획기적으로 높아집니다.

Q. 신호대잡음비(SNR)는 왜 중요하죠?

A. 측정된 데이터의 '깨끗함' 정도입니다. SNR이 높을수록 노이즈 없이 정확한 스펙트럼을 얻을 수 있어 어두운 재질, 미세한 차이를 감지하기에 유리합니다.

Q. F-number F/1.7은 무슨 의미인가요?

A. 숫자가 작을수록 밝은 렌즈입니다. 더 많은 빛을 받아들여 빠른 측정이 가능하지만, 초점 깊이(심도)는 얕아 정확한 설치가 중요합니다.

적용 분야

✅ 식품 자동 분류: 수분, 곰팡이, 썩은 과일 감지

✅ 재활용/플라스틱 분류: 재질별 분리(PET, PE, PVC)

✅ 전자부품 품질 검사: 도막 두께, 코팅 불량, LOT 편차 분석

✅ 프린팅/디스플레이 검사: 색상 균일성, 번짐 감지

✅ 의약/포장재 검사: 투명 포장, 인쇄 불량 탐지

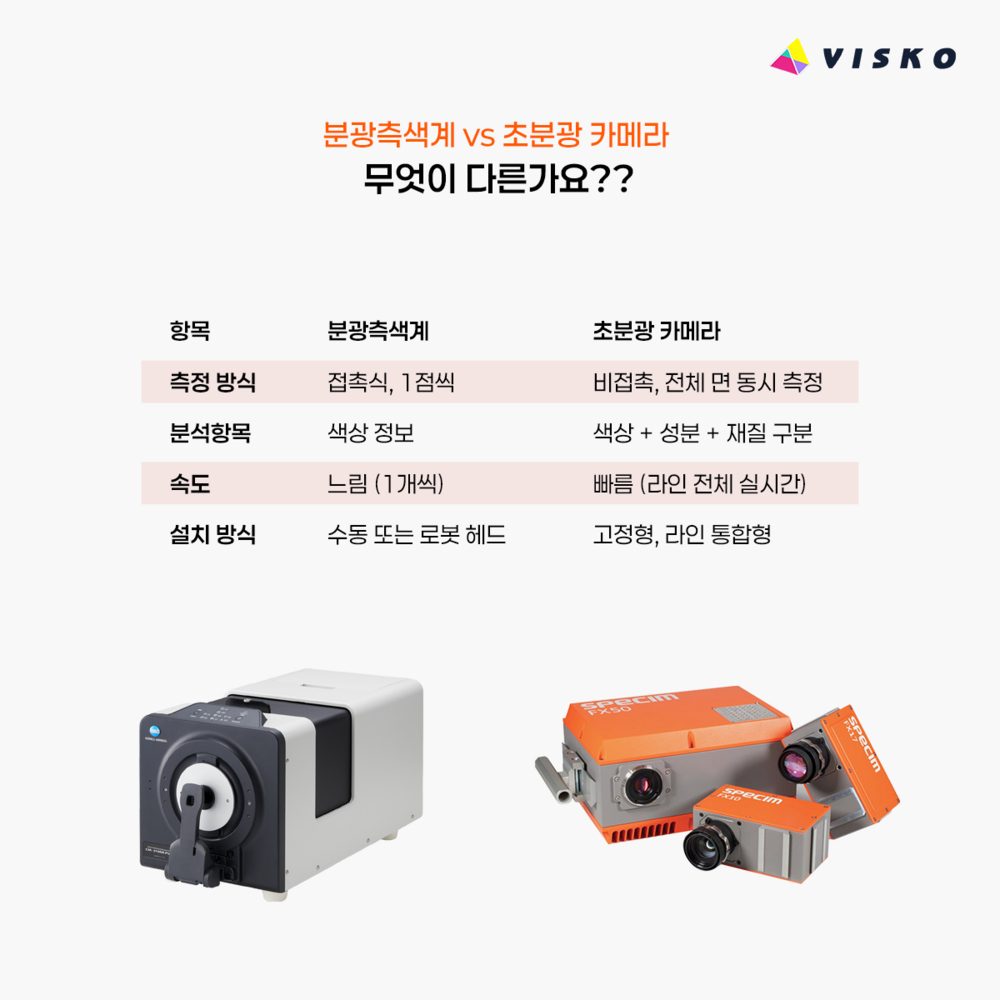

분광측색계 vs 초분광 카메라 – 무엇이 다른가요?

SPECIM FX10은 이런 분께 추천합니다

▶ 고속 생산라인에서 품질편차를 실시간으로 모니터링하고 싶은 분

▶ 단순 색상이 아니라 재질/성분까지 검사하고 싶은 검사 담당자

▶ 기존 RGB 비전의 한계를 극복하고 싶은 품질 관리자

▶ 자동화 검사 라인을 효율적으로 개선하고 싶은 엔지니어

SPECIM FX10은 코니카미놀타 공식대리점

비스코(VISKO)를 통해 공급됩니다

샘플 테스트, 데모 장비, 기술상담은 언제든지 문의 주세요!
