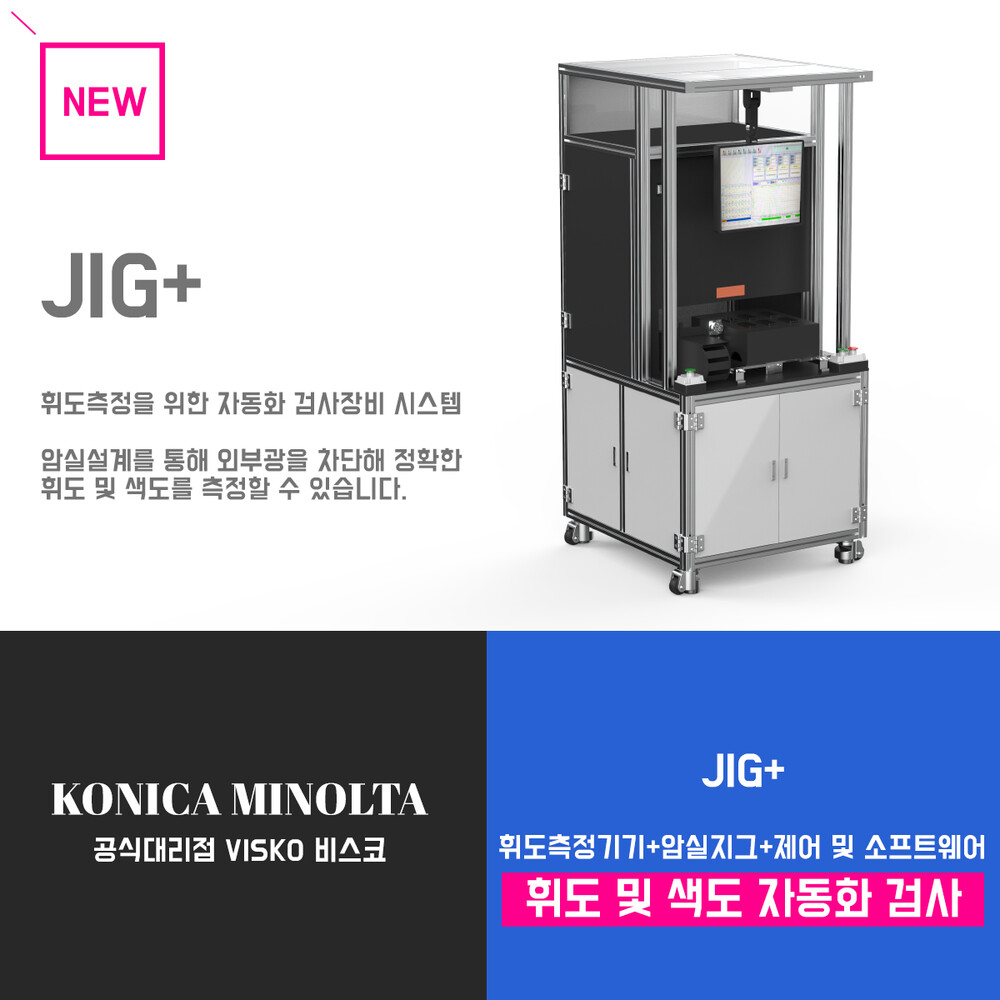

휘도계+지그+소프트웨어 (자동화 검사장비 시스템)

암실휘도측정기기 JIG+는 코니카미놀타 대면휘도계 CA-2500A와

암실지그, 제어 및 소프트웨어로 구성되어 있습니다.

자동화 기기로 디스플레이 or 다양한 부품에 사용되는 LED의 밝기, 색상 등을 측정해

생산품의 합불판정을 진행할 수 있으며, 램프의 캘리브레이션을 진행하는 시나리오도 넣을 수 있습니다.

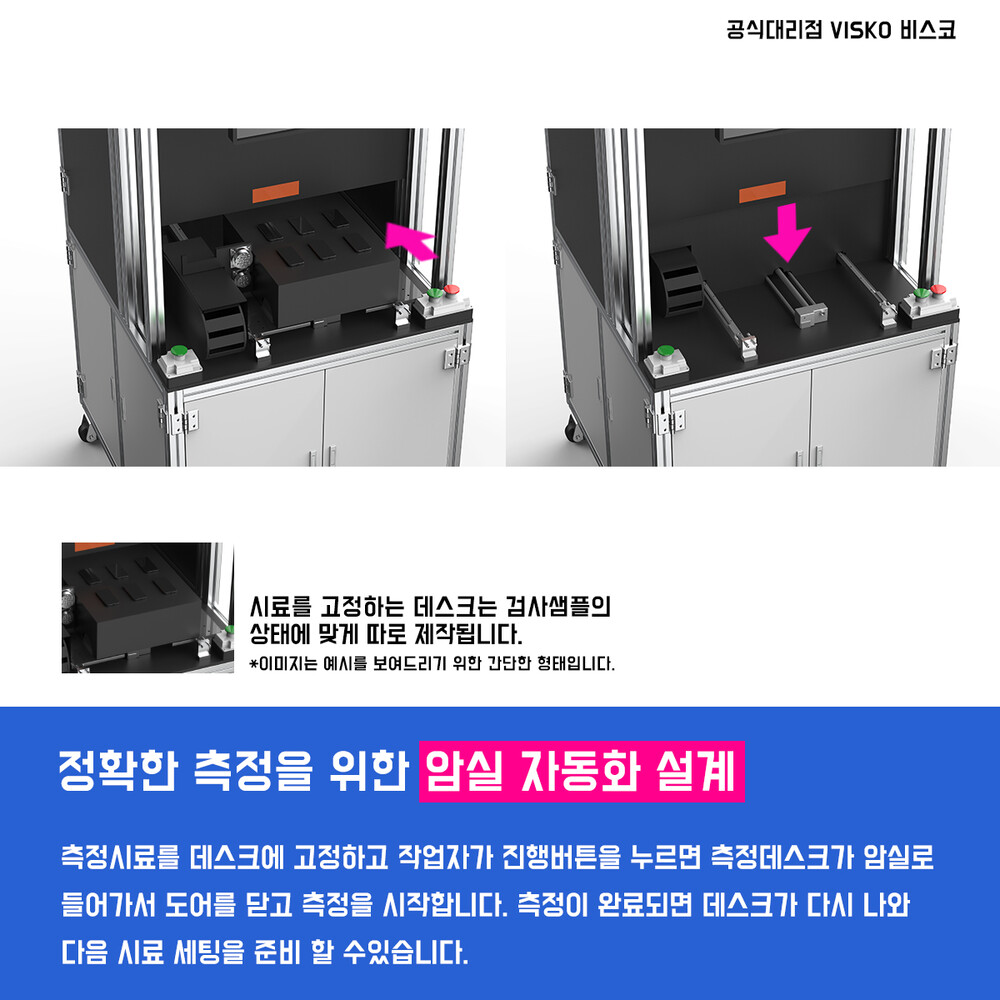

정밀한 측정을 위해서 암실 자동화 설계를 구성했으며 측정 시료를 데스크에 거치하고

작업자가 실행버튼을 누르면 한번의 측정 버튼으로 검사시나리오가 시작됩니다.

측정 데스크의 상태는 업체의 시료에 따라서 다양한 방식으로 커스텀 제작됩니다.

대면적 측정이 가능한 CA-2500A의 특성을 이용해 멀티 샘플에 대해 1회 측정으로 평가가 가능합니다.

CA-2500A는 3가지 타입의 렌즈 구성으로 측정거리간 사이즈를 원하는 시료 구성에 맞게 변경 가능합니다.

지그 스테이션은 위아래로 조절이 가능해 휘도계와 시료간의 거리를 조절할 수 있습니다.

CA-2500A를 장착해 사용하게 되면 단시간에 효율적으로 검사가 이뤄질 수 있습니다.

아래 영상을 통해 CA-2500A의 장비 특성에 대해 확인 하시기 바랍니다.

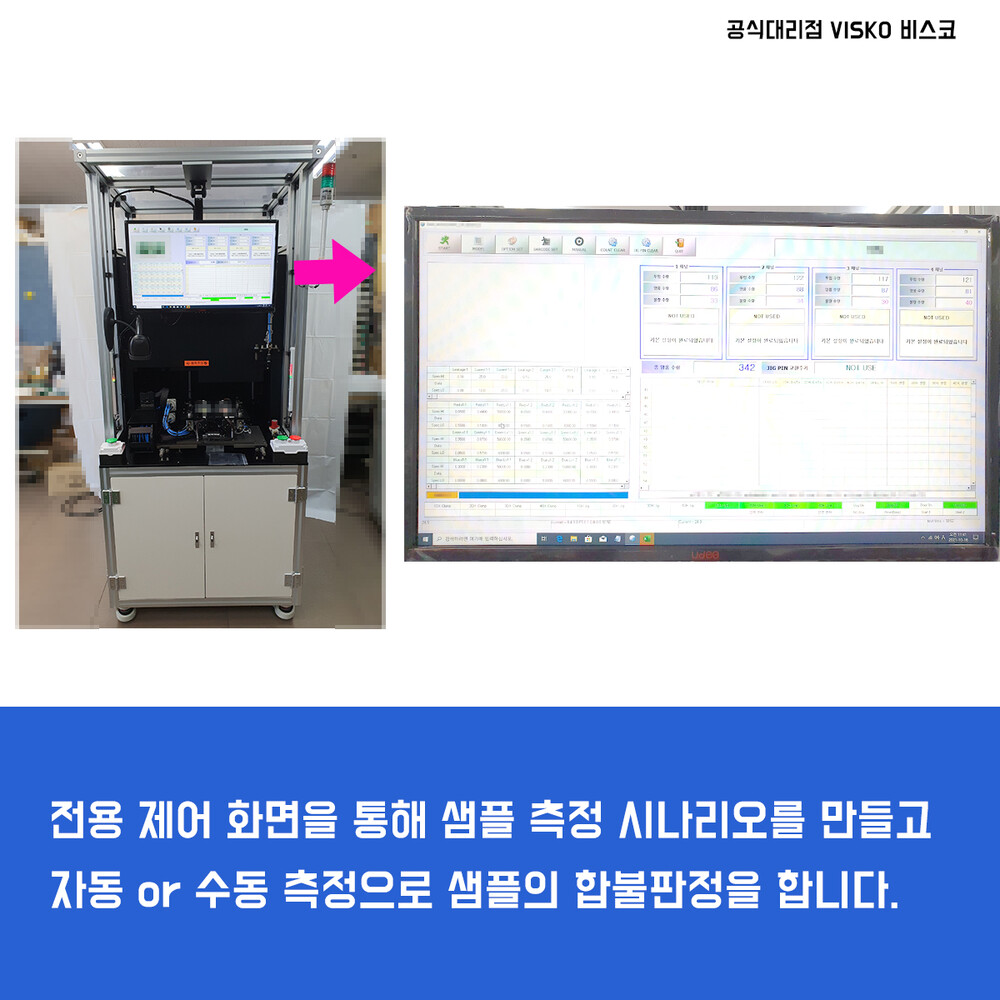

암실 자동화 설비의 가장 큰 장점은 미리 세팅해둔 측정시나리오를

단 한번의 동작 버튼을 눌러 여러 작업자가 쉽게 합불판정을 할 수 있도록 구성되어 있습니다.

*측정 시나리오

측정버튼 클릭 -> 샘플테이블 암실 이동 -> 암실문 닫힘 -> 측정시나리오에 따른 휘도 및 색도 측정

-> 데이터 한계치에 맞는 합불 판정 -> 암실문 열림 -> 샘플테이블 외부 이동 -> 검사완료

측정시나리오는 업체의 특성에 맞게 변경하여 구성이 가능합니다.

일반적으로 레드, 그린, 블루, 화이트 의 패턴을 측정해 한계치를 두고 합불 판정을 하거나

PCB, LED의 캘리브레이션을 하는 시나리오를 추가할 수도 있습니다.

업체별로 원하는 휘도계와 검사시나리오 등을 변경할 수 있으며 휘도자동화검사기는

업체의 니즈에 맞게 구성할 수 있습니다.

아래 영상을 통해 측정 방식에 대한 구성을 확인해보시기 바랍니다.

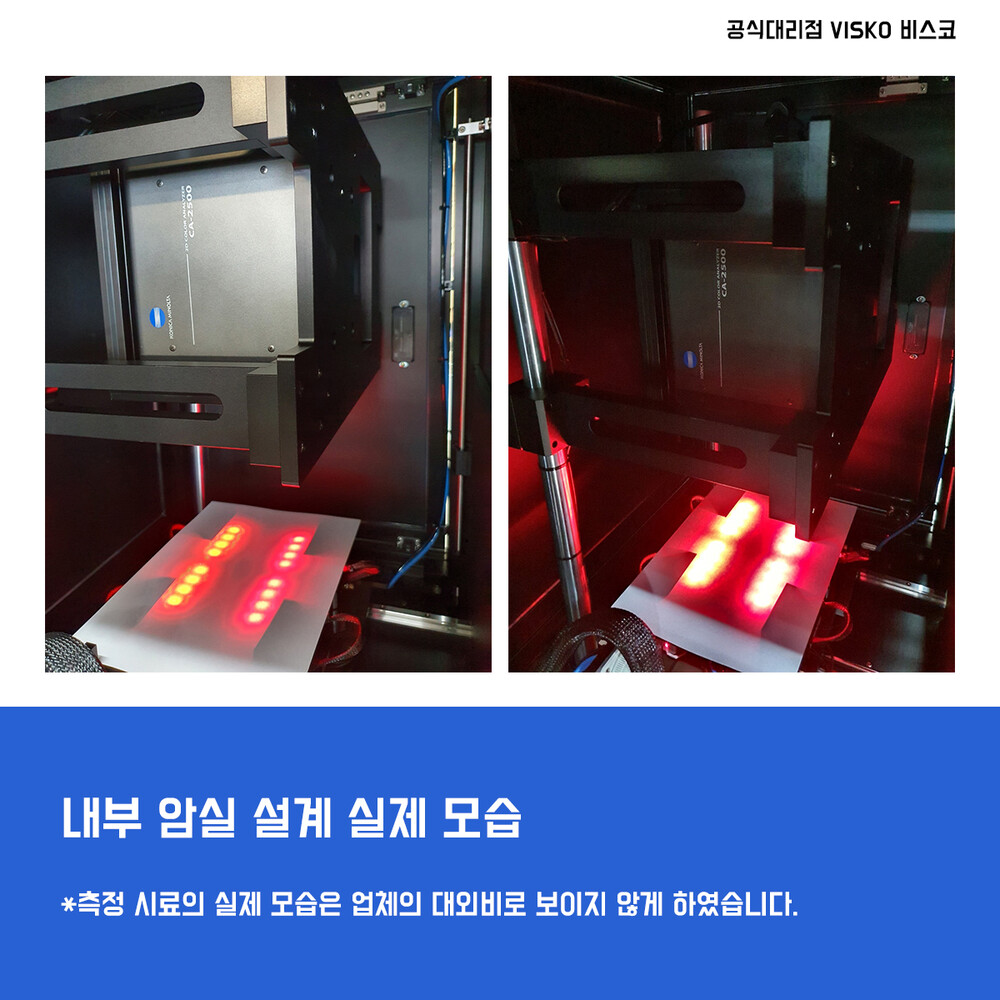

<JIG+ 실제 내부 모습>

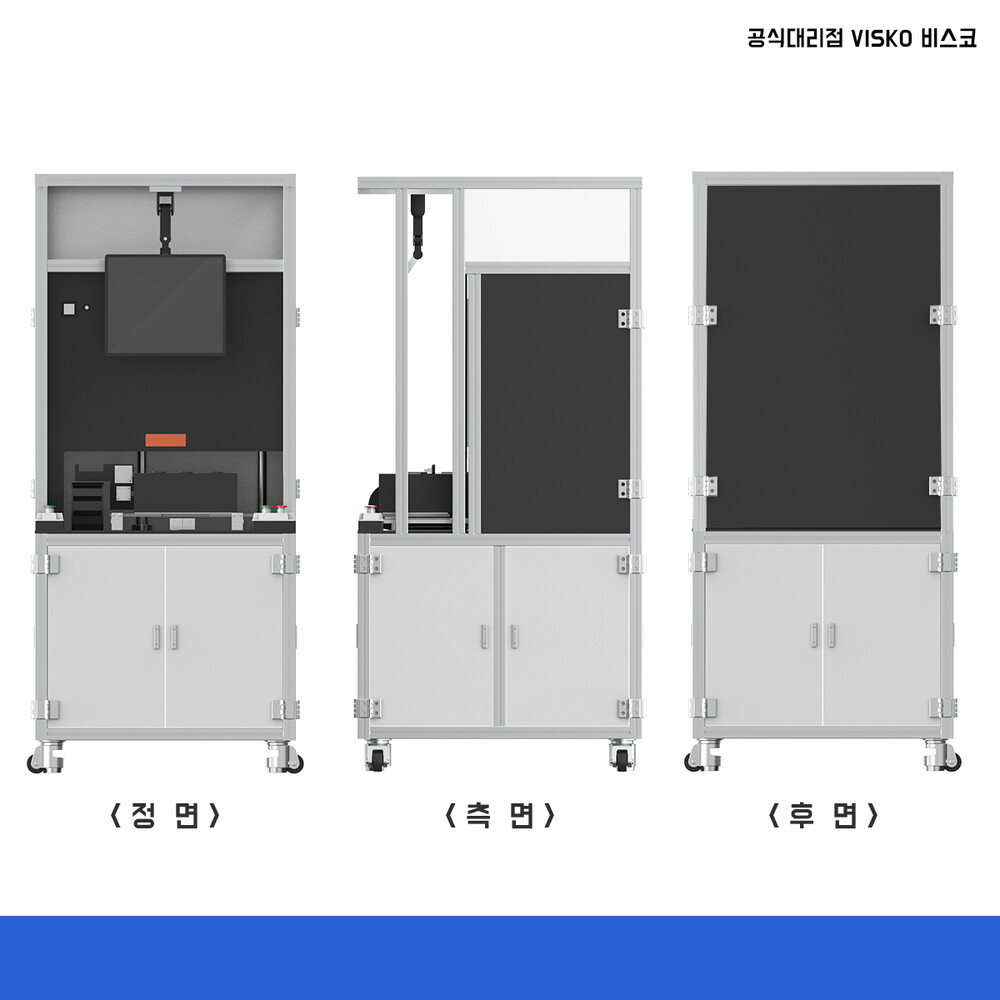

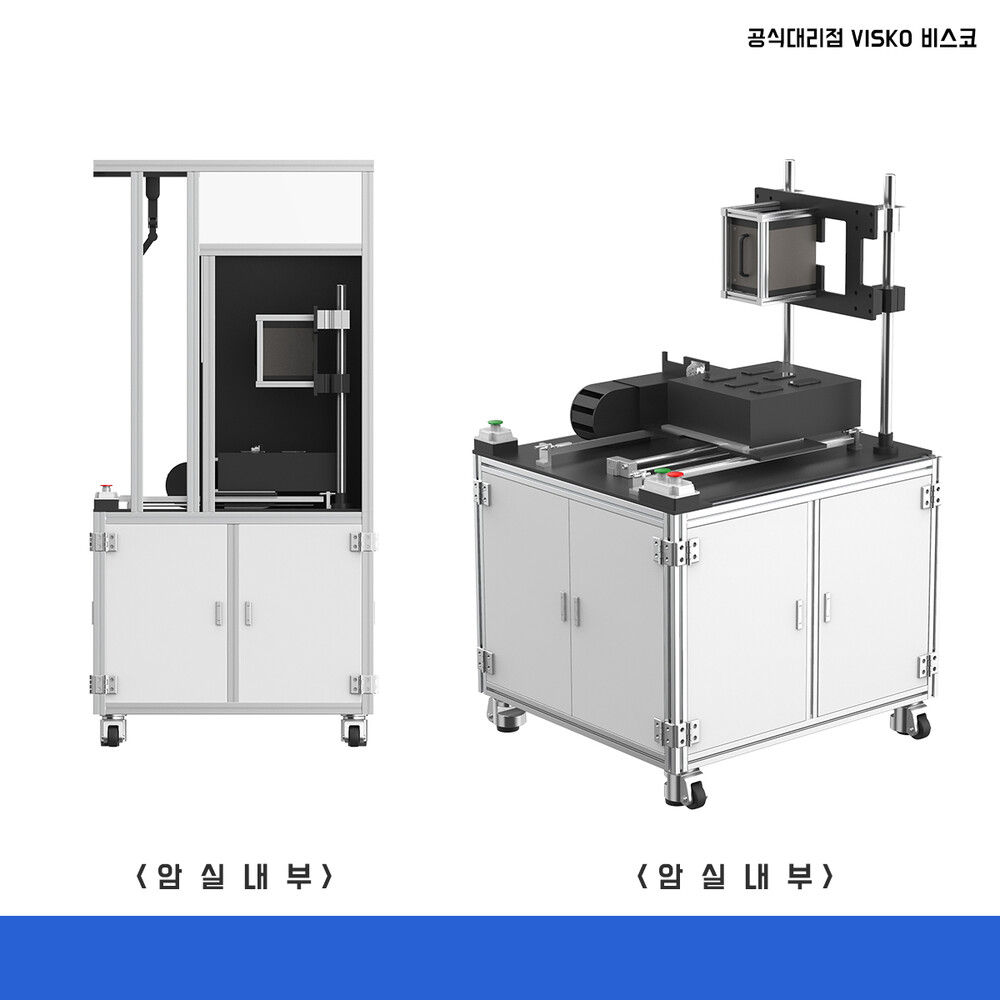

<JIG+ 평면도>

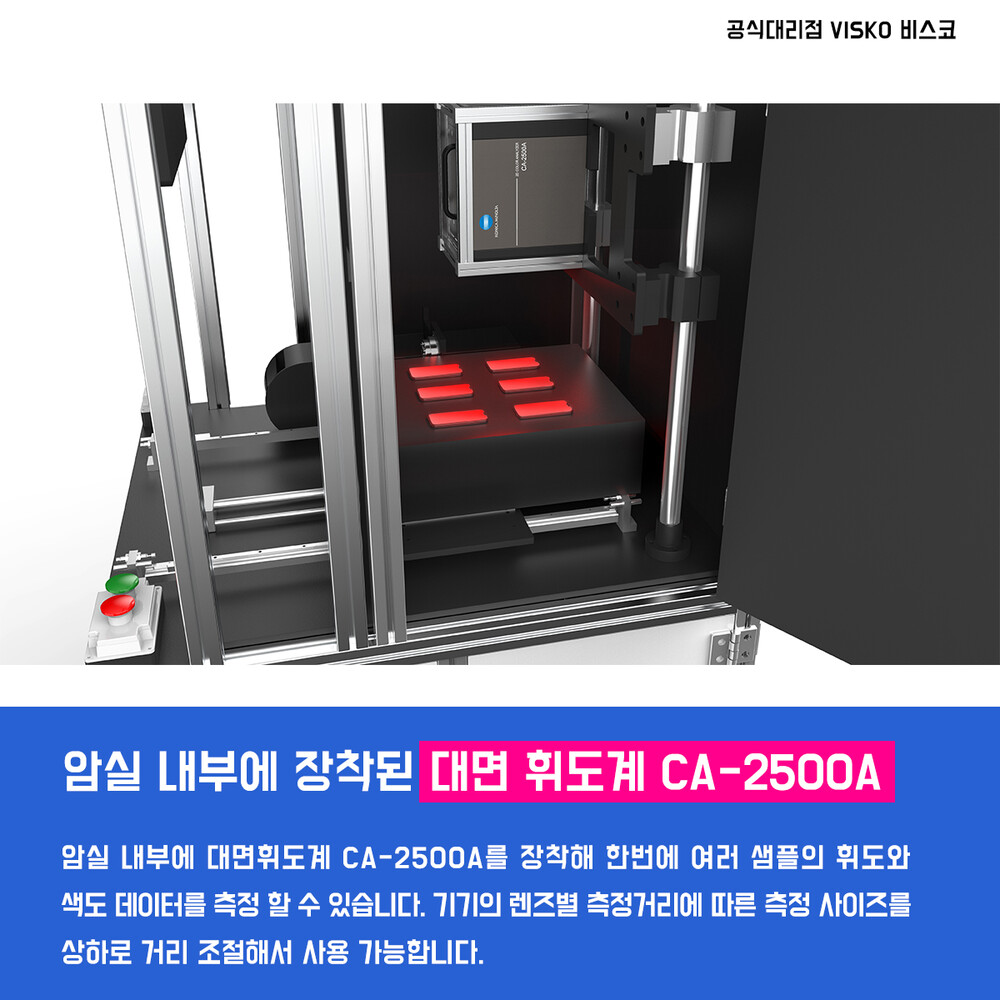

<JIG+ 내부 구성>
