IVL 측정시스템 : IVL+

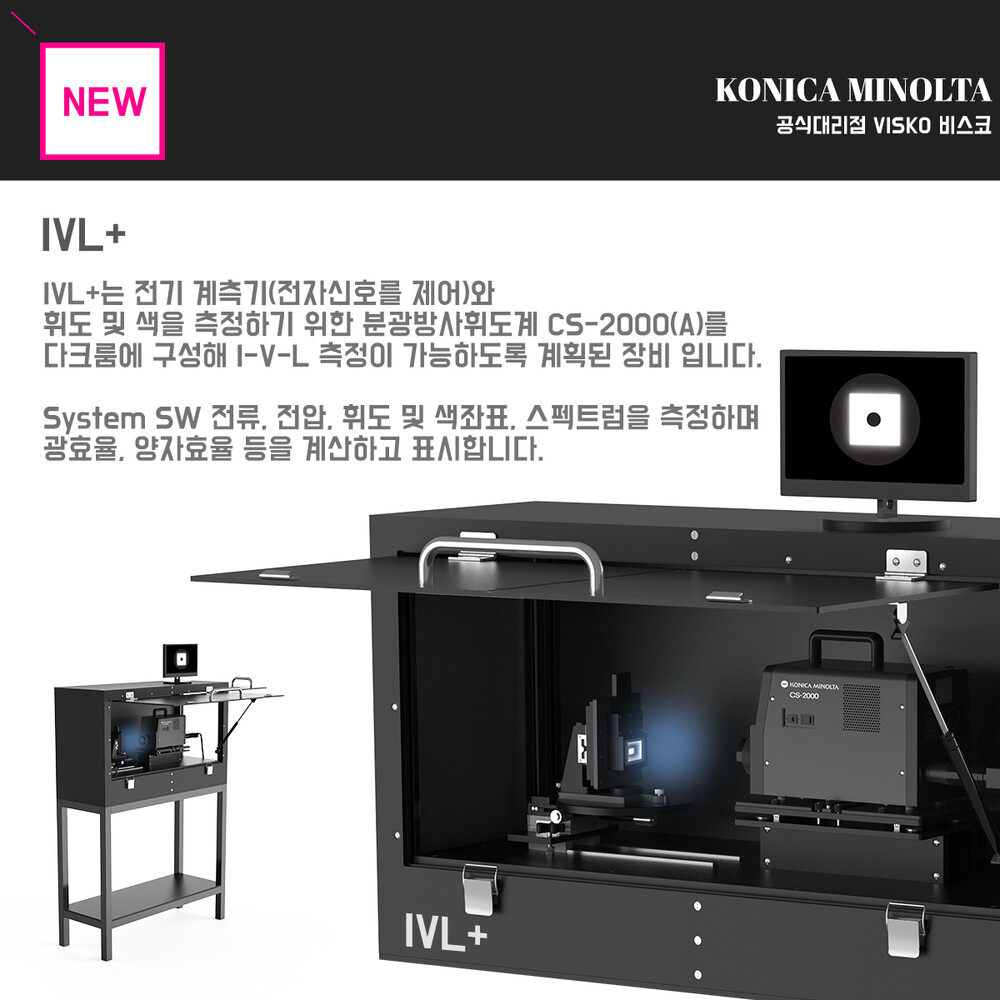

IVL플러스는 전기 계측기(전자신호제어)와 휘도 및 색을 측정하기 위한 분광방사휘도계 CS-2000(A)를 다크룸에 구성해 I-V-L 측정이 가능하도록 계획된 장비 및 소프트웨어 입니다.
System SW 전류, 전압, 휘도 및 색좌표, 스펙트럼을 측정하며 광효율, 양자효율 등을 계산하고 표시합니다.
장비는 코니카미놀타의 분광방사휘도계 CS-2000과 CS-2000A 중 선택해서 장착할 수 있으며, 저휘도에 특화된 CS-2000A와 고속DLL측정 옵션을 선택하시면 저휘도 샘플에 대한 측정도 단시간에 측정이 가능합니다.
샘플사이즈와 측정 영역에 따라서 지그 사이즈 변경가능
다양항 종류의 샘플 거치와 전력공급을 위한 설계변경가능
*업체의 사용방식에 따른 측정 방식, 위치 등 변경하여 제작가능합니다. 충분한 상담을 통해 최적의 I-V-L 시스템을 경험해보세요.
IVL플러스는 전기 계측기(전자신호제어)와 휘도 및 색을 측정하기 위한 분광방사휘도계 CS-2000(A)를 다크룸에 구성해 I-V-L 측정이 가능하도록 계획된 장비 및 소프트웨어 입니다.
System SW 전류, 전압, 휘도 및 색좌표, 스펙트럼을 측정하며 광효율, 양자효율 등을 계산하고 표시합니다.
장비는 코니카미놀타의 분광방사휘도계 CS-2000과 CS-2000A 중 선택해서 장착할 수 있으며, 저휘도에 특화된 CS-2000A와 고속DLL측정 옵션을 선택하시면 저휘도 샘플에 대한 측정도 단시간에 측정이 가능합니다.
샘플사이즈와 측정 영역에 따라서 지그 사이즈 변경가능
다양항 종류의 샘플 거치와 전력공급을 위한 설계변경가능
*업체의 사용방식에 따른 측정 방식, 위치 등 변경하여 제작가능합니다. 충분한 상담을 통해 최적의 I-V-L 시스템을 경험해보세요.
IVL 측정시스템 IVL PLUS 는 코니카미놀타 분광방사휘도계 CS-2000 또는 CS-2000A와 함께 사용이 가능합니다.
스펙트럼 분석(파장분석)까지 가능한 휘도계는 코니카미놀타에서 CS-2000과 CS-2000A가 유일합니다.

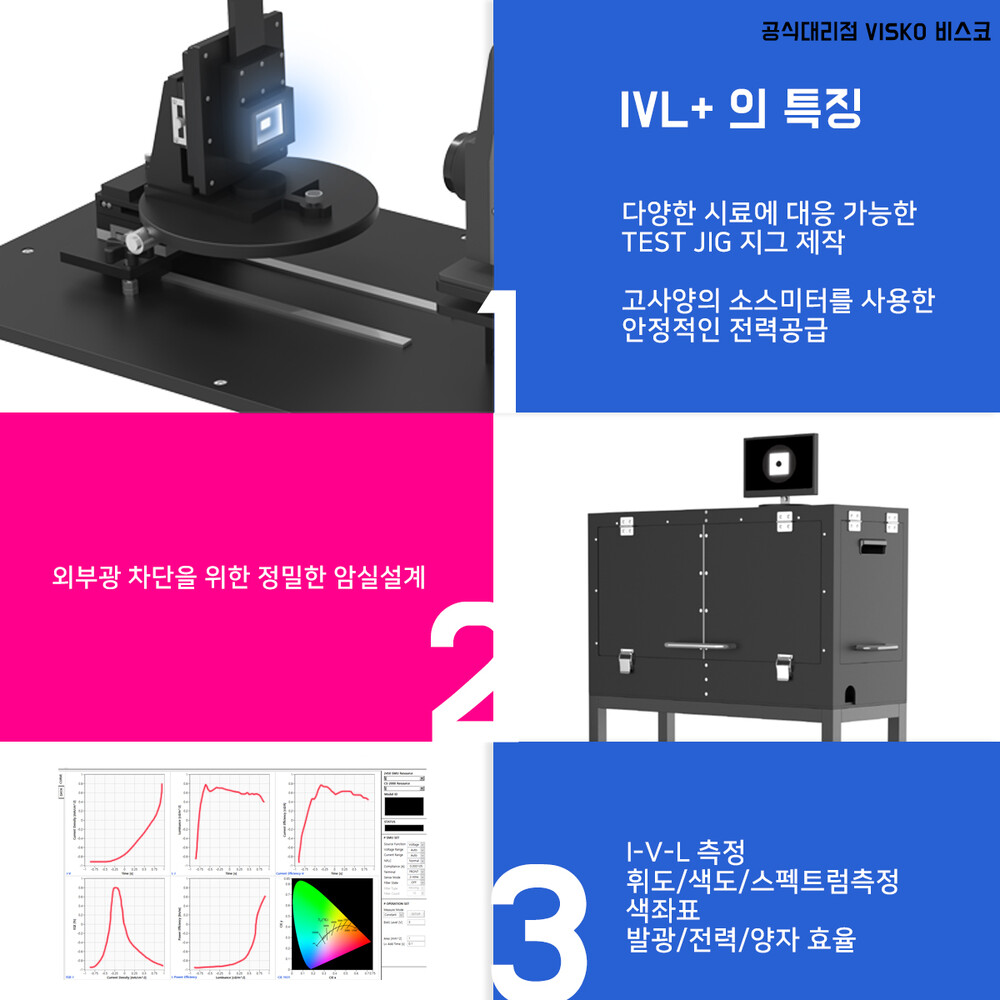

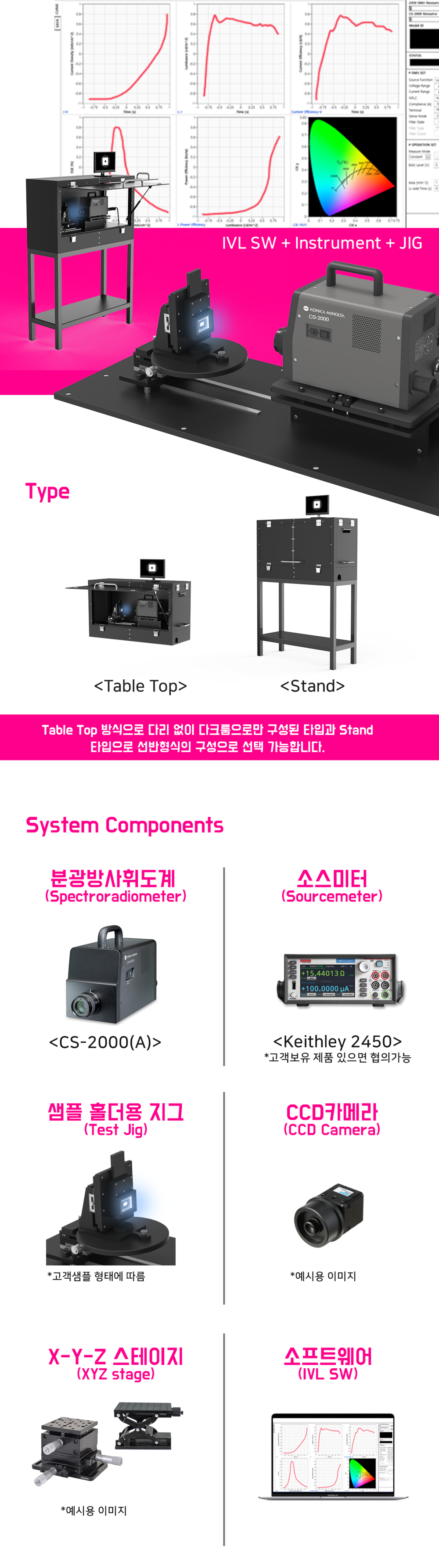

다크룸(암실설비)와, X-Y-Z Stage, 샘플홀더 지그(Test Jig), CCD카메라, 소스미터, I-V-L 분석 소프트웨어 까지 하나의 설비에서 구현이가능하고 데스크위에 올려놓고 사용하거나 Stand 타입으로 세워놓고 사용할 수 있도록 설계가 가능합니다.
다양한 샘플에 대응이 가능하도록 설계 될 수 있으며,
고사양의 소스미터를 사용해 안정적으로 전력을 공급할 수 있습니다.
외부의 광을 완전히 차단 하도록 다크룸(암실)을 제작하고 고하중 쇼버를 장착해
부드럽게 여닫을 수 있게 설계되었습니다.
*다크룸의 사이즈는 변동가능하며 기본적으로 1000x500x700mm 사이즈로 제작이 많이 됩니다.

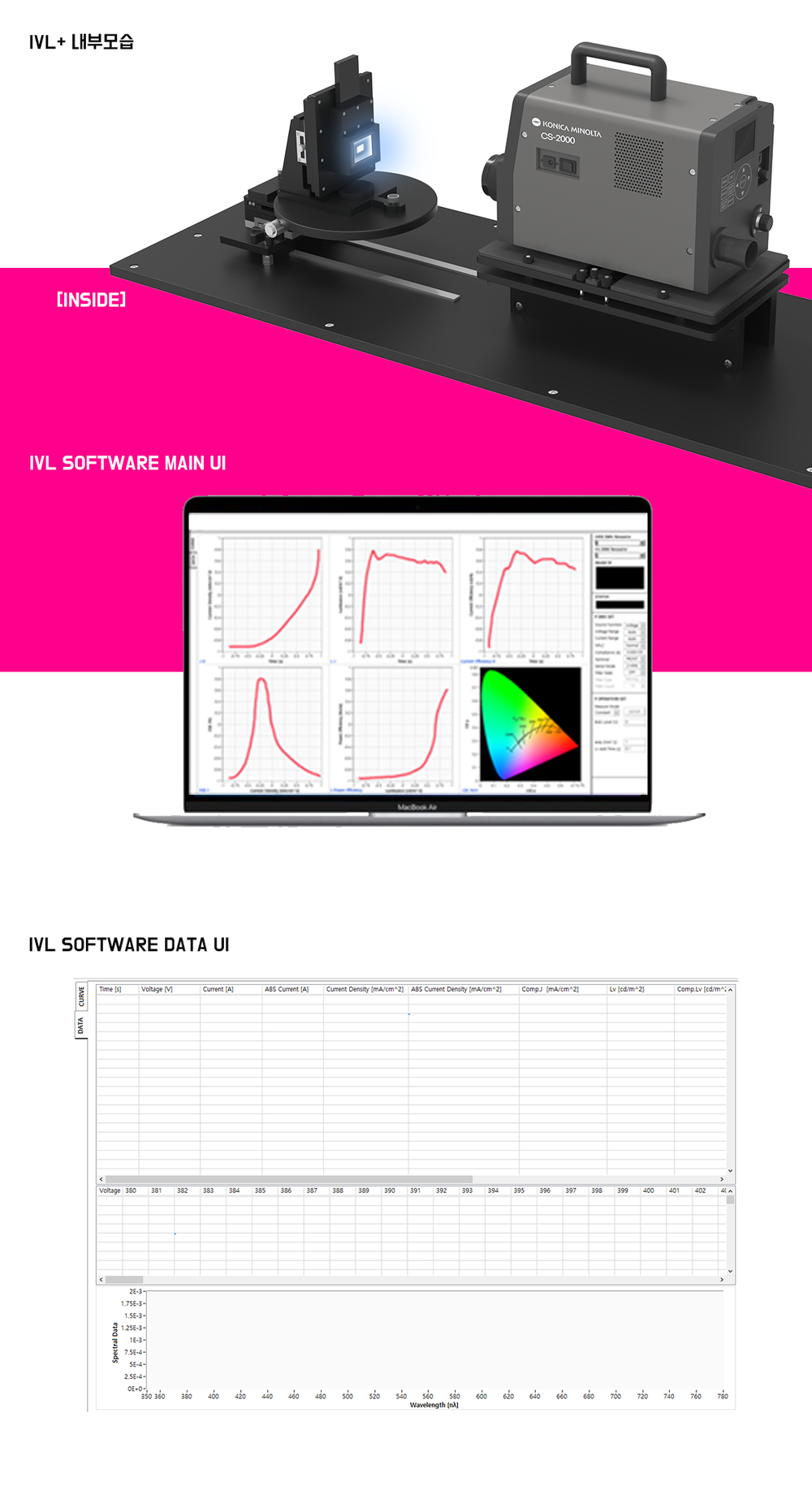

IVL 측정 소프트웨어를 통해서 휘도, 색도, 스펙트럼, 색좌표, 발광/전력/양자 효율 등 다양한 지표를
하나의 소프트웨어에서 확인이 가능하게끔 설계 되어 있습니다.

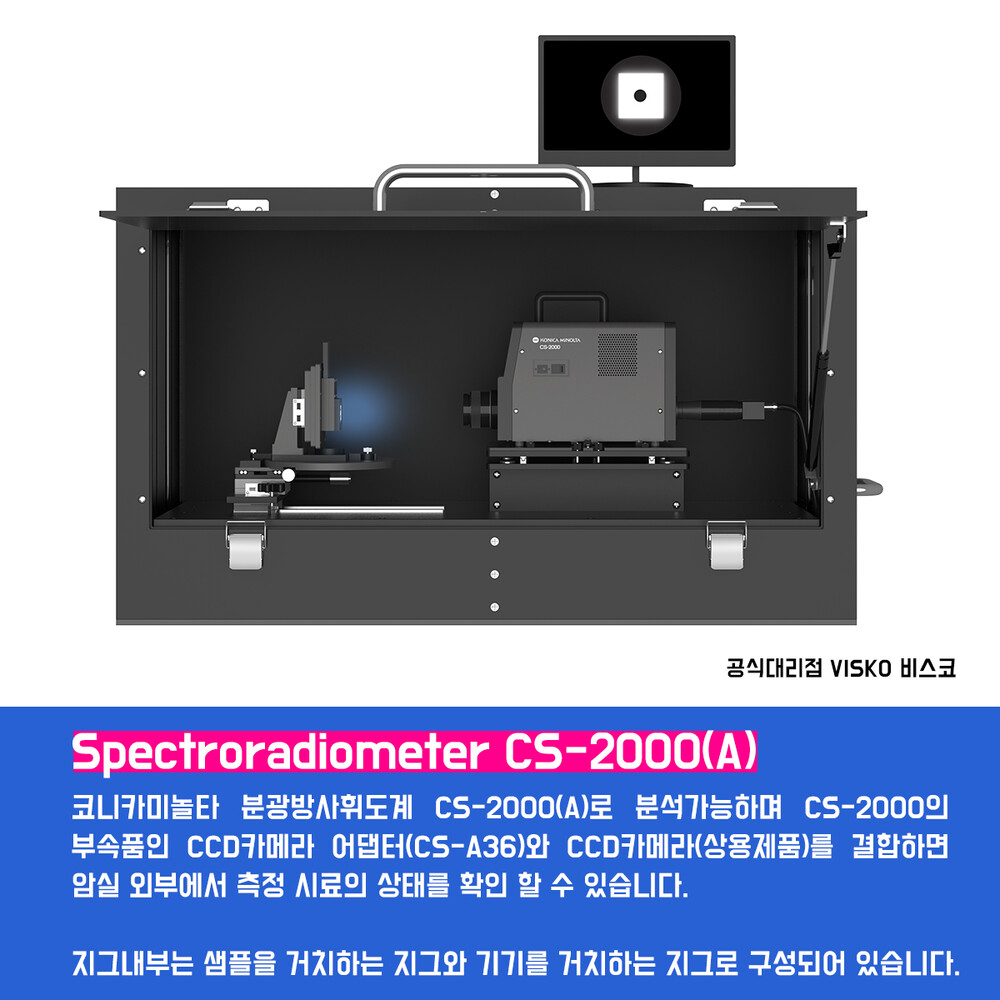

코니카미놀타의 CS-2000 또는 CS-2000A(극저휘도 측정에 대응되는 사양)의
부속품인 CCD카메라 어댑터 (CS-A36) 과 사용되는 CCD카메라를 연결하면
외부에서도 암실안에 있는 시료의 상태를 확인 할 수 있습니다.
*스테이지 X-Y-Z는 고객 시료 상태에 따라서 협의 후 결정될 수 있습니다.
*분광방사휘도계 CS-2000A 모델의 경우 "고속DLL 옵션"을 추가하면 측정시간이 대폭 감소될 수 있습니다:)

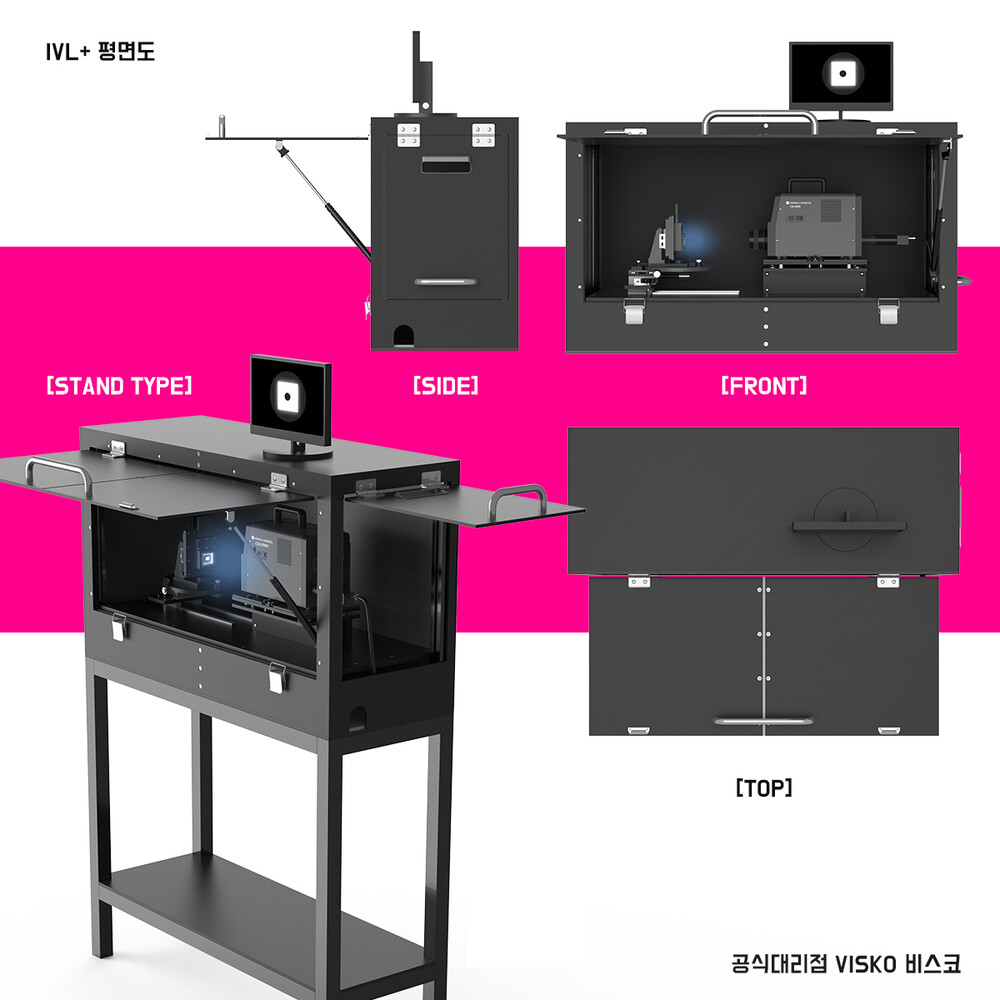

-Table Top 방식과 Stand Type 중 선택하여 제작 가능합니다!
IVL 측정시스템 측정용 지그 실제 모습이 담긴 영상입니다.
