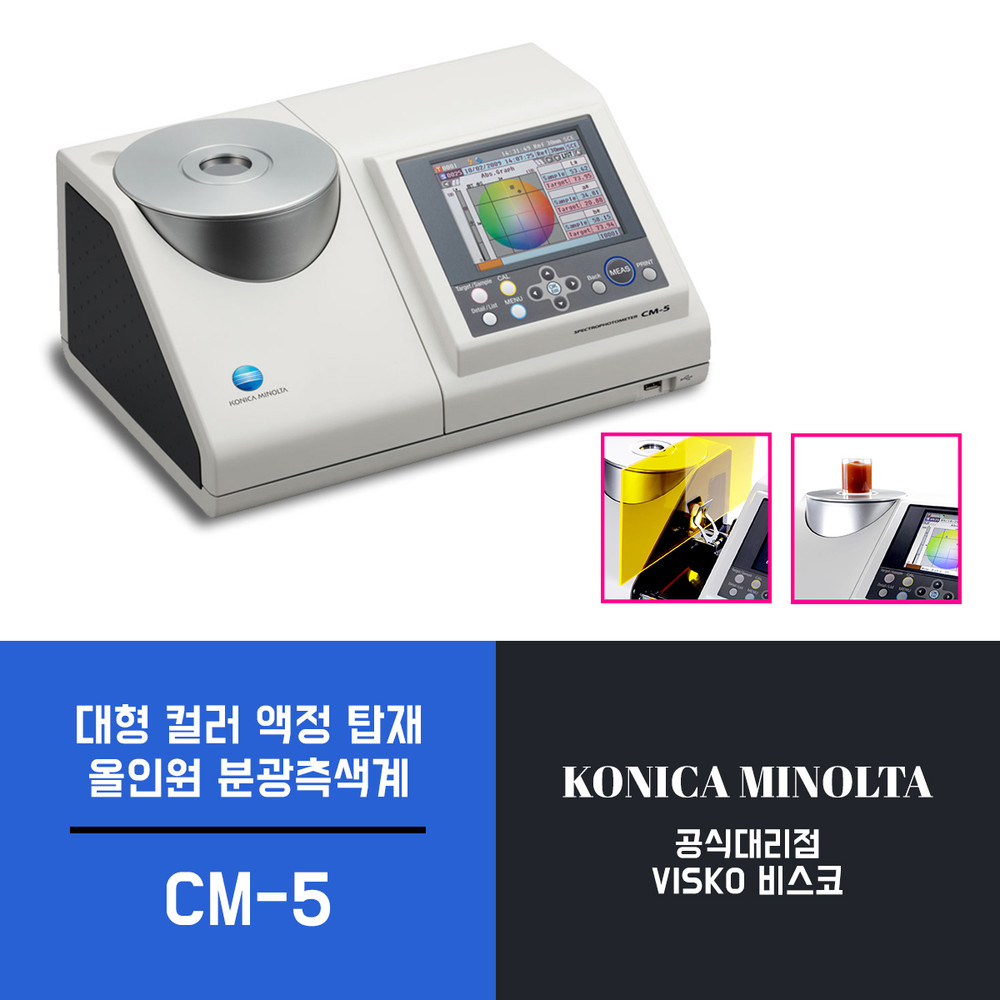

분광측색계, 반사율, 투과율 측정 CM-5

문의전화 02-474-2766
조작하기 쉽고 소형 경량!
대형 컬러 액정 탑재!
올인원 분광측색계

-강점
1. 간단한 조작, 자동 백색 교정 기능으로 빠른 측정
2. 미소 샘플은 작은 샬레(Ø16mm)로 측정
3. 대형 컬러 액정
4. 무엇이든 측정한다 대형 투과 시료실
5. 흡광도 측정에도 대응
6. 간편 조작 가이드
7. 다양한 부속 장치

-용도
플라스틱 분야 · 도료 · 안료 · 염료 등











다양한 어플리케이션에 대응 할 수 있는 분광측색계 CM-5 입니다.





투과율, 투과, 반사율, 반사, 액상 색관리, 분말 색관리, 페이스트 등의 컬러측정을 할 수 있으며 모든 산업군에서 사용 될 수 있도록 제작된 분광측색계 CM-5는 하나의 기기에서 다양한 적용분야에 대응되기 때문에 올인원 분광측색계로도 불립니다.





쉬운 조작으로 컴퓨터 연결 없이 측정 할 수 있는 장점이 있고,

자동백색교정을 이용해 내장된 백색교정판으로 기기 내부에서 자체 캘리브레이션을 진행합니다.

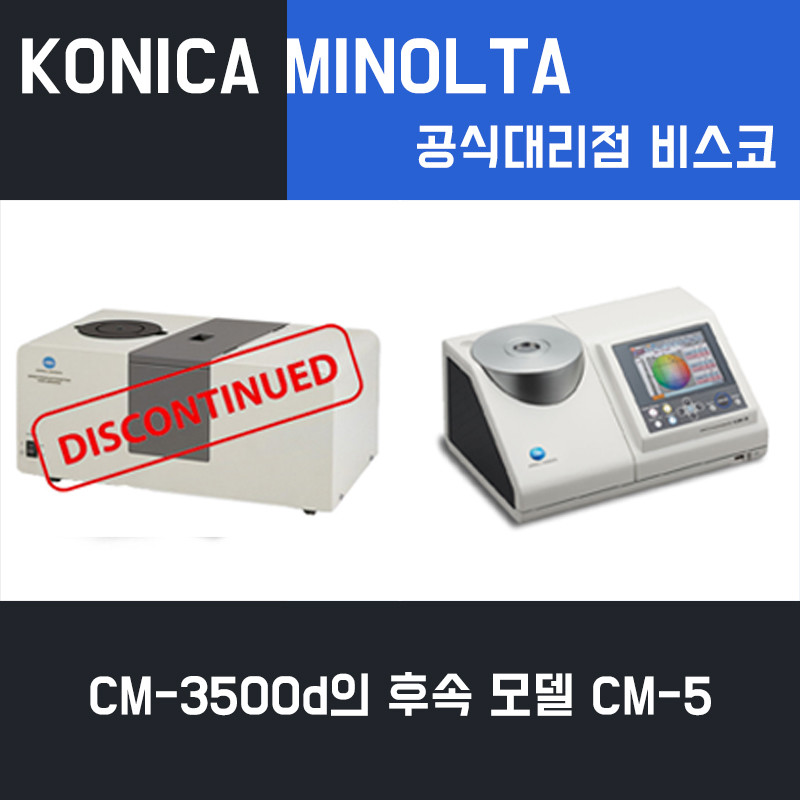

기존 모델인 CM-3500d의 후속 모델로 신제품인 CM-5가 개발되었으며 과거 모델 대비 가장 큰 차이점은 전면 대형 액정을 활용하고 사용성과 무게 등이 대폭 개선되었습니다.





반사측정 모드, 투과측정 모드, 액상측정 모드, 페트리디쉬 측정 모드 로 모드 선택을 할 수 있으며

각각의 모드 별로 사용되어지는 다양한 악세사리가 별도로 존재합니다.

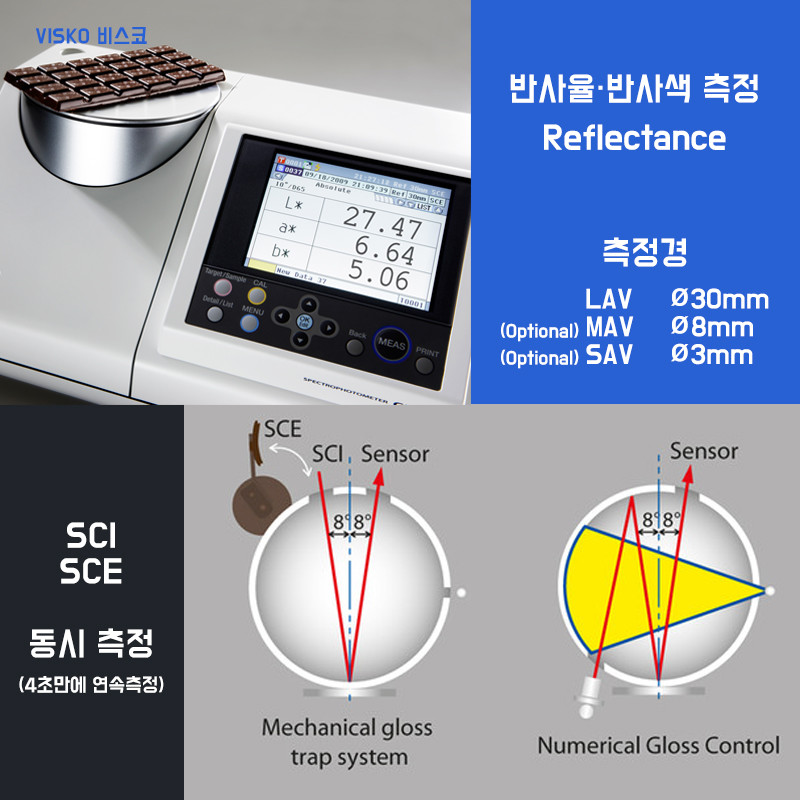

*반사측정 모드 (Reflectance)



반사 측정모드를 선택할 수 있는 측정경의 종류는



LAV Ø30mm

MAV Ø8mm(옵션)

SAV Ø3mm(옵션)



세 가지 측정경을 선택 할 수 있으며 기본으로는 Ø30mm의 측정경이 제공됩니다.















반사 측정은 다른 분광측색계와 마찬가지로 SCI / SCE 모드를 선택할 수 있습니다.

분광측색계 CM-3600A 처럼 연속 측정을 통해 두가지 데이터를 한 번에 얻을 수 있습니다.

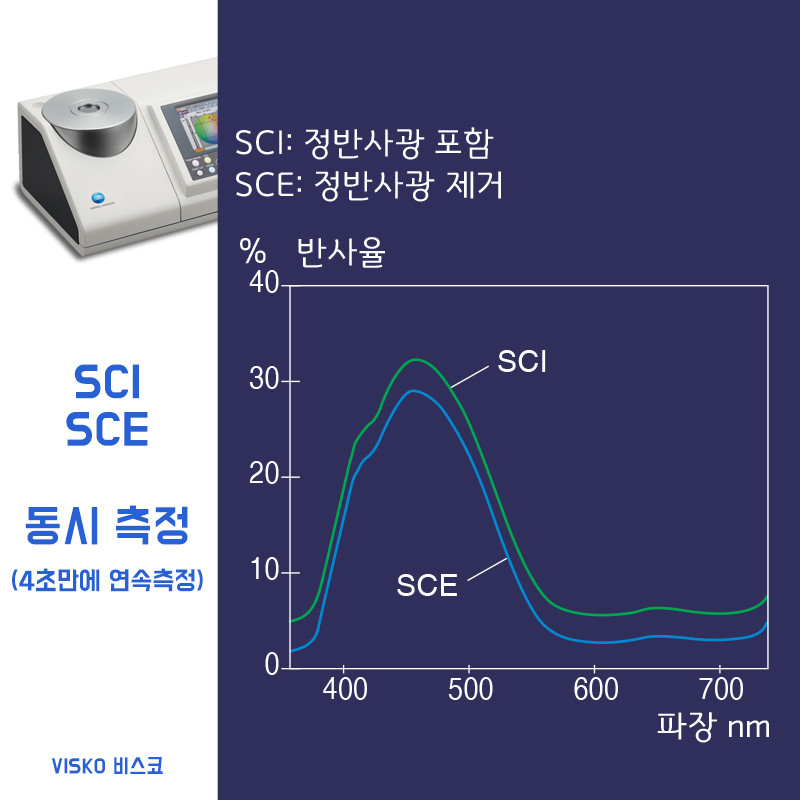

*정반사광을 포함 SCI / 정반사광을 제외 SCE



두가지 측정 모드는 반사모드에서 사용되어지며 정반사광을 포함한 측정은 표면 조건에 영향을 받지않는 전체 반사율이 측정되어집니다. 일반적으로 사람의 눈은 정반사된 광은 인지 하지 못하기 때문에 SCE 즉, 정반사광을 제외한 측정법이 사람의 눈으로 보는 것과 유사한 측정 방법이라고 볼 수 있습니다.



*어플리케이션의 특성에 맞게 원하는 데이터로 활용하시면 됩니다.















전체 반사율을 나타내는 정반사광을 포함한 SCI의 측정이 정반사광을

제외한 SCE 측정보다 반사율 그래프가 높게 표시 됩니다.





표면의 전체 반사율을 알고 싶다면 SCI로 측정된 데이터를 확인하면 됩니다.

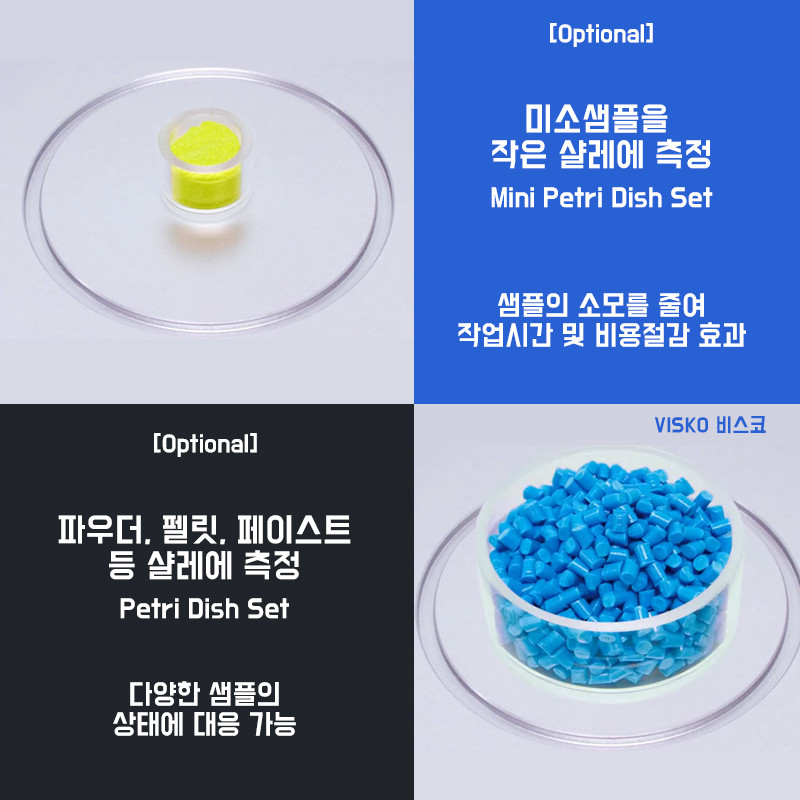

*페트리디쉬, 미니페트리디쉬 측정 모드 (Petri Dish / Mini Petri Dish)





분광측색계 CM-5는 다양한 악세사리를 활용할 수 있으며 그 중에서

페트리디쉬 모드는 분말이나 불투명 액상, 페이스트 등의 컬러관리에 최적의 측정 방법입니다.













분말의 색관리 (ex. 밀가루, 고춧가루, 설탕, 카레 등)

투과가 안되는 액상 (ex. 간장, 잉크 등)

플라스틱 필렛, 알약의 색관리에도 유용하게 사용 됩니다.





또한 샘플의 과도한 사용을 막기 위해선 미니 페트리디쉬를 활용해

측정 할 수 있는 소형 디쉬 측정 세트도 선택할 수 있습니다.







하나의 기기에서 다양한 측정 모드가 존재하기 때문에 고객사에 적합한 악세사리만 선택하여

선택 할 수 있습니다. 적용분야에 따라, 샘플의 상태에 따라 선택되어지는 악세사리가 다르니

비스코에서 자세한 상담을 통해 적합한 모델 선정에 도움을 드리겠습니다.

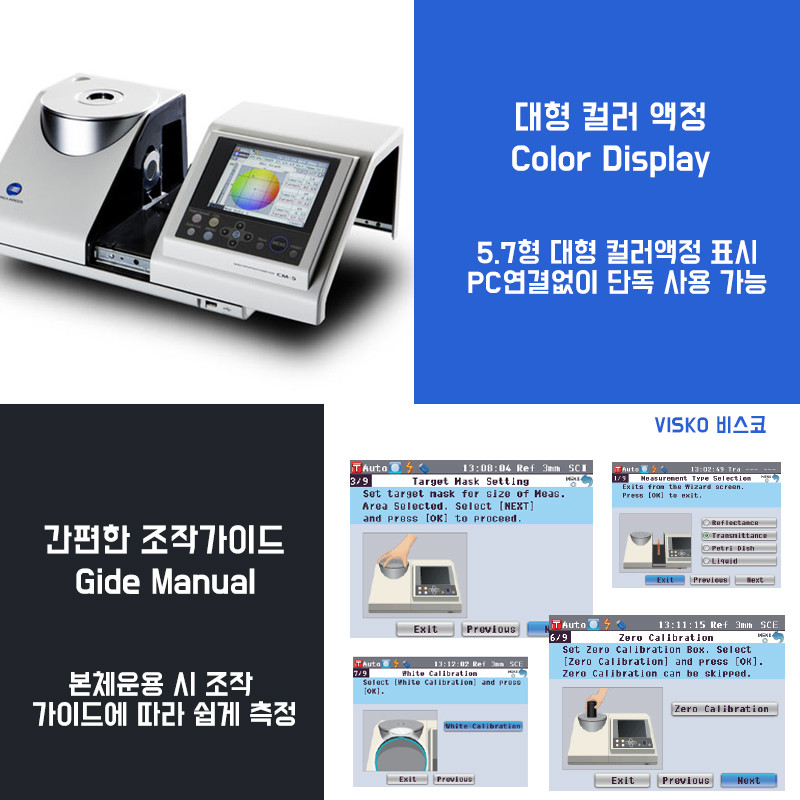

투과측정이 가능한 분광측색계 중에서 유일하게 LCD가 탑재되어 있기 때문에 본체 단독으로 운용이 가능하며

조작가이드에 따라서 누구라도 쉽고 간편하게 컬러 측정을 할 수 있습니다.

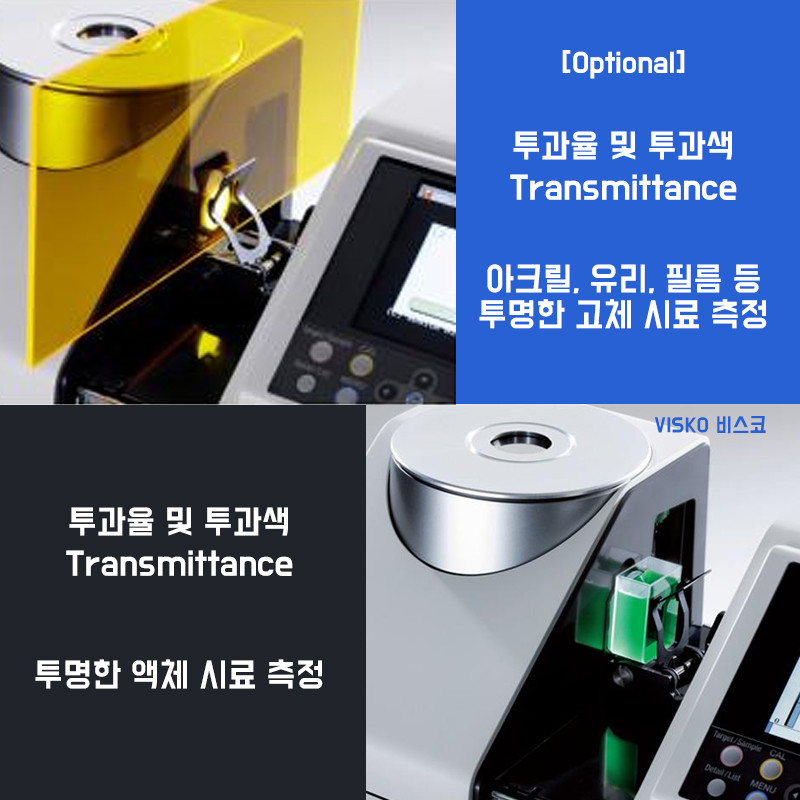

*투과측정 (Transmittance)/ 액상측정 (Liquid) 모드

















분광측색계 CM-5는 투과측정시료실이 별도로 가운데 슬라이딩 도어안에 존재합니다.

슬라이딩 도어 방식이기 때문에 측정시 개방하거나 닫아서 측정 할 수 있습니다.



또한 아크릴이나 유리, 시료가 큰 샘플의 경우 시료의 변형없이 측정이 가능합니다.





액체 측정모드 선택 시 쿼츠셀에 담아 투과된 광데이터를 바탕으로 액상의 색상과 투과율 등의 분석이 가능합니다.





쿼츠셀에 관해선 아래 관련상품의 쿼츠셀을 확인하시기 바랍니다!

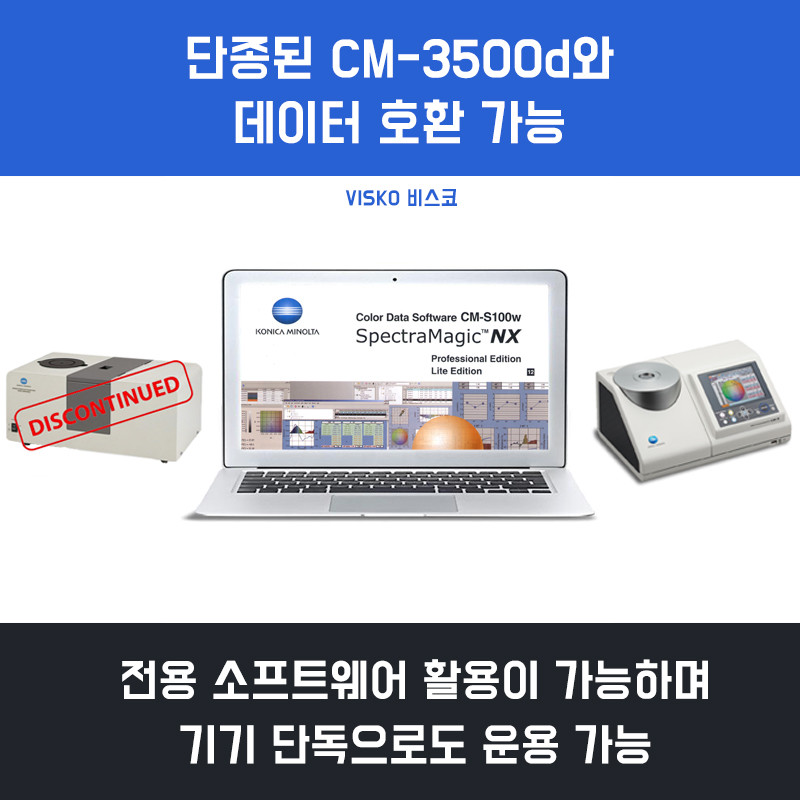

단종된 분광측색계 CM-3500d의 후속모델로 기존 데이터 호환이 가능하며

전용 소프트웨어를 활용하면 보다 쉽고 간편하게 데이터 관리를 할 수 있습니다.



SM-S100w는 코니카미놀타의 모든 분광측색계에서 사용되어지는 프로그램으로

별도 옵션 구성으로 선택 가능합니다!

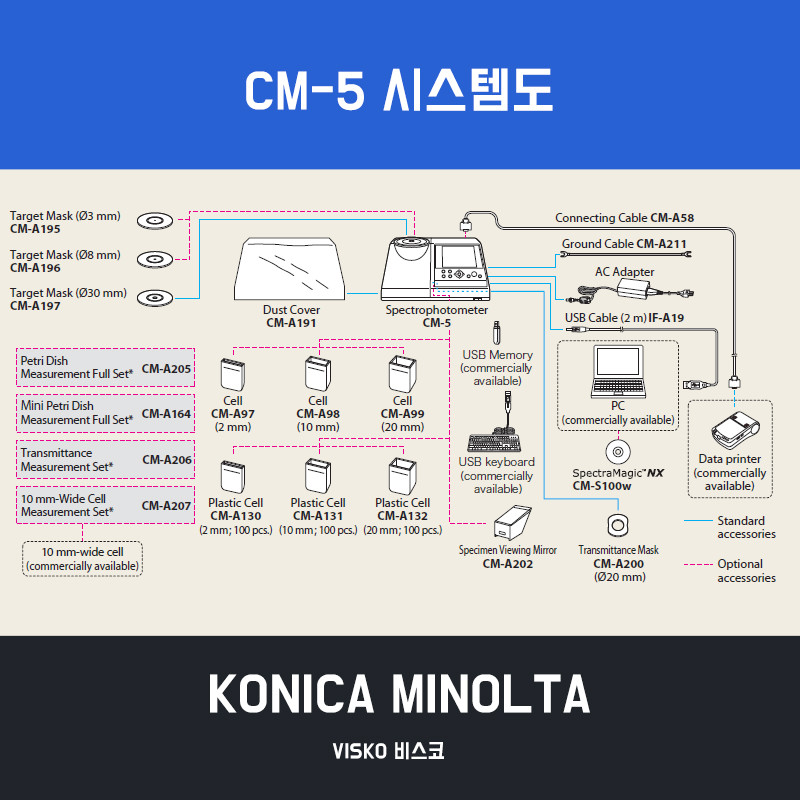

코니카미놀타 CM-5의 기본 포함 사항은 타겟마스크 LAV와 케이블만 포함됩니다.



적용 분야나 컬러측정 샘플의 상태에 따라서 원하는 옵션 품목을 선택 구매할 수 있으며

페트리디쉬 세트, 미니페트리디쉬 세트, 투과측정 세트 등의 구성을 선택 할 수 있습니다.



CM-5의 경우 측정모드가 다양하고 악세사리 구성 선택 폭이 넓기 때문에

자세한 상담을 통해 실제 사용되어질 악세사리만 선택하는 것이 중요합니다.

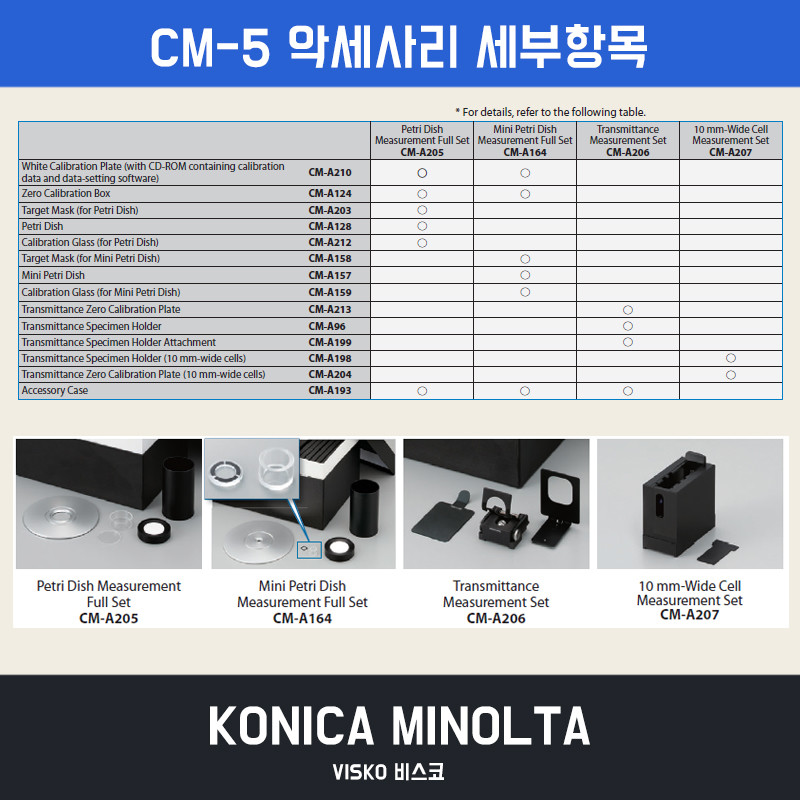

관련 악세사리 세트 구성을 표에서 확인 할 수 있습니다.

포함되는 항목과 불포함 되는 항목을 바탕으로 필요한 악세사리를 추가 구매할 수 있으니 꼭 비스코의

컬러 계측 담당자와 상담을 통해 적절한 옵션 선택을 하시길 바랍니다.

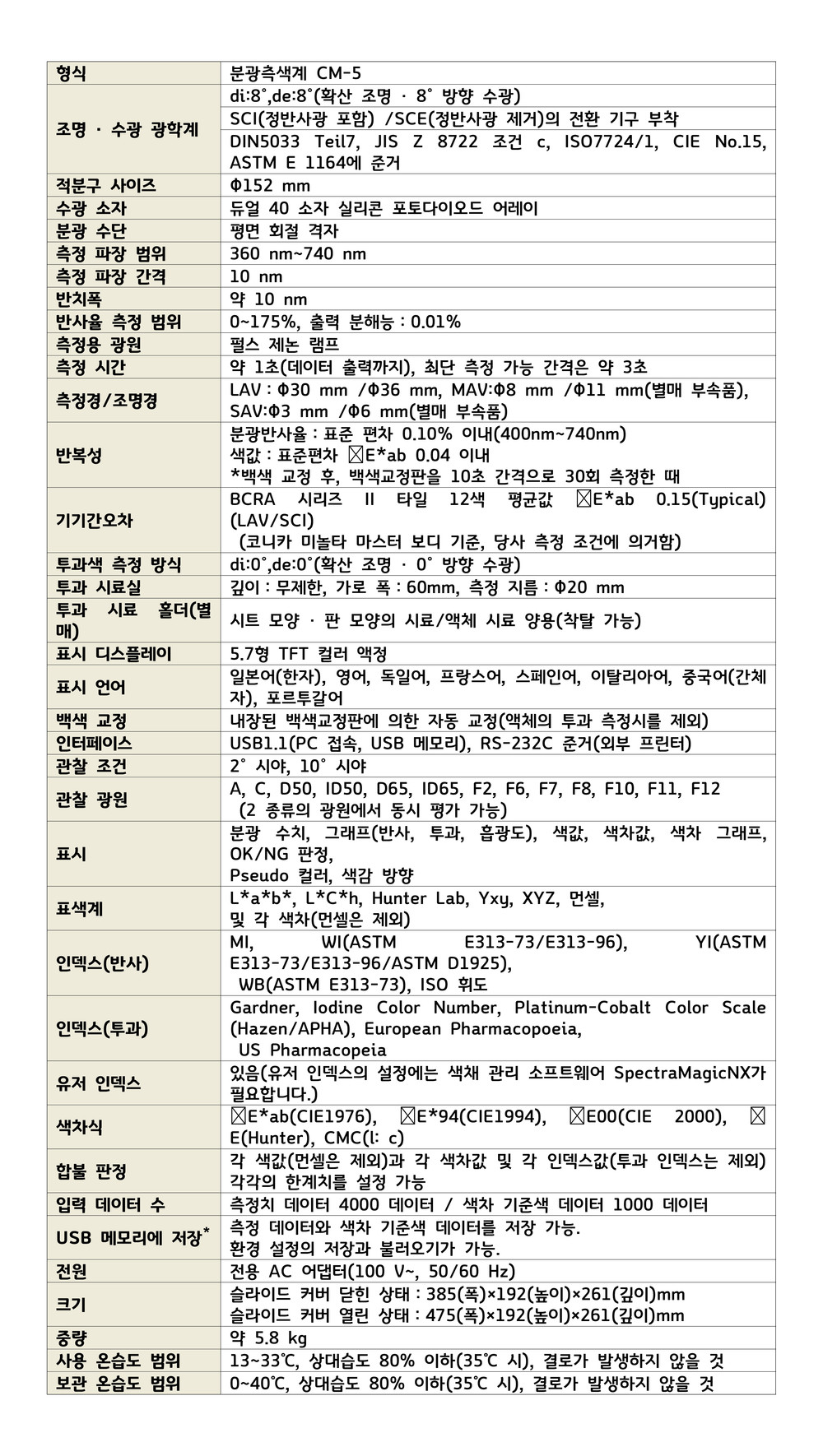

기타 자세한 스펙은 하단의 링크를 통해 카탈로그를 다운 받으실 수 있습니다.





> "국문" 카탈로그 링크 분광측색계 CM-5 <



> "영문" 카탈로그 링크 분광측색계 CM-5 <









코니카미놀타 미국지사의 CM-5 소개 영상입니다.



*출처 : Konica Minolta Sensing US Youtube
