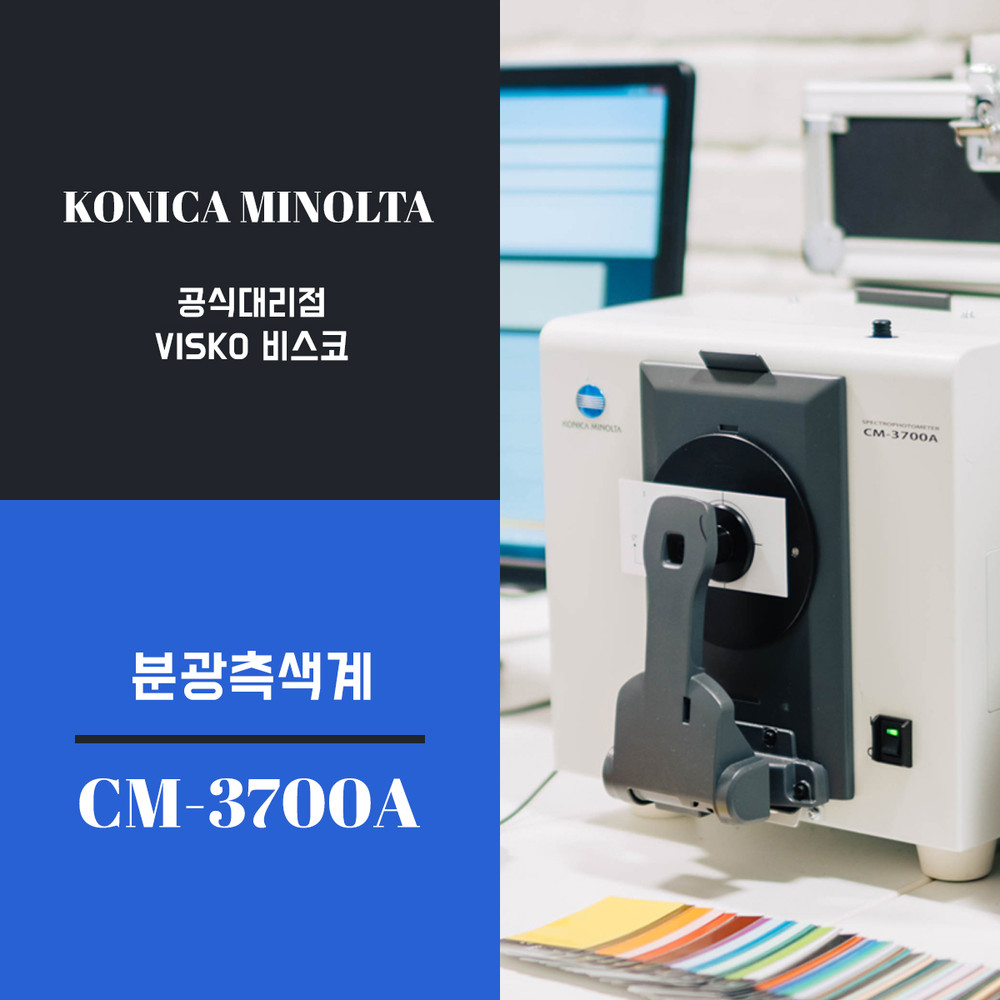

분광측색계, 반사율, 투과율 측정 CM-3700A

문의전화 02-474-2766

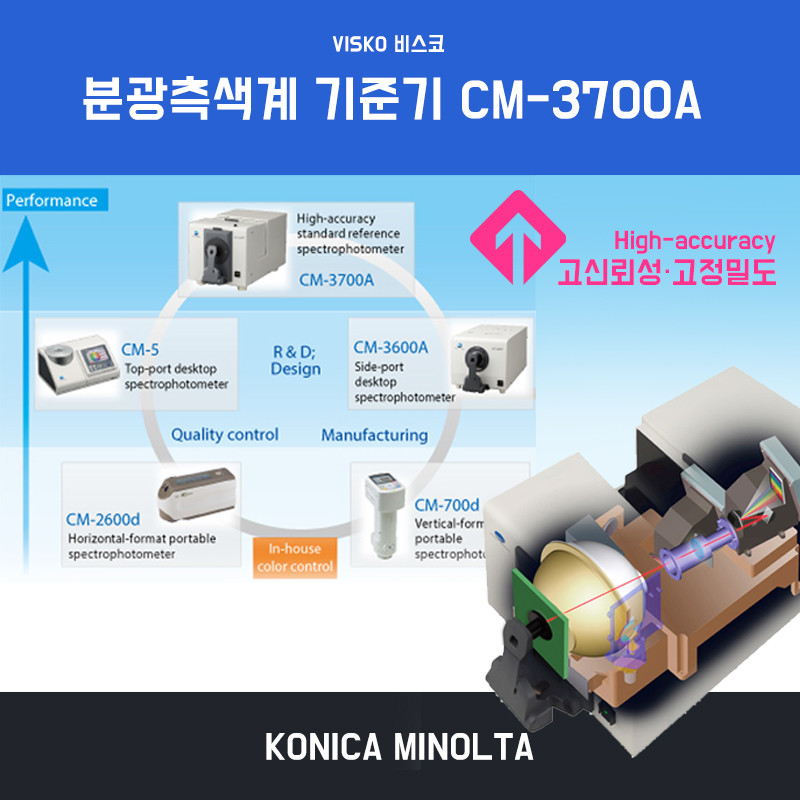

코니카 미놀타의 광학 기술을 결집한 고정밀도를 자랑하는 기준 분광측색계.
관리 폭이 엄격하여 고품질을 지향하는 고객에게 최적의 제품입니다.

-강점
1.고정밀·고신뢰성을 추구하는 분광측색계 최상위 모델
2. SCI(정반사광 포함)와 SCE(정반사광 제거)의 변환
3. 측정경의 변환 (Φ25.4mm, Φ8mm, 3×5mm 중에서 선택)
4. 투과색 측정 (확산 조명 · 0° 수광(di:0°, de:0°) 방식으로 투과색 측정이 가능)

-용도
플라스틱 분야 · 도료 · 안료 · 염료 등











투과,반사,투과율,투과색,반사색 등을 측정할 수 있는 분광측색계의 기준기로 사용 가능한 모델이며

최고 사양의 고정밀고 고 신뢰성을 자랑하는 최고 품질의 관리가 가능한 컬러 측정장비입니다.















최고 사양이며 최고 정밀도를 자랑하고 고 신뢰성을 추구하는 연구소와 품질관리팀 등에서 사용하기 최적화된 제품입니다.

엄격한 관리폭에서 반사율과 투과율 등을 측정할 수 있는 코니키미놀타 분광측색계 기준모델입니다.





연구소, 제조, 디자인 등 컬러관리가 요구되는 부서에서는 단연 CM-3700A가 최고의 장비로 사용됩니다.

360nm~740nm의 풀레인지를 10nm의 간격으로 측정하고 각 영역대의 반사율과 투과율을 고정밀도로 분석합니다.



















간단한 설정 변경으로 한 대의 기기에서 반사와 투과를 간단하게 측정할 수 있고,

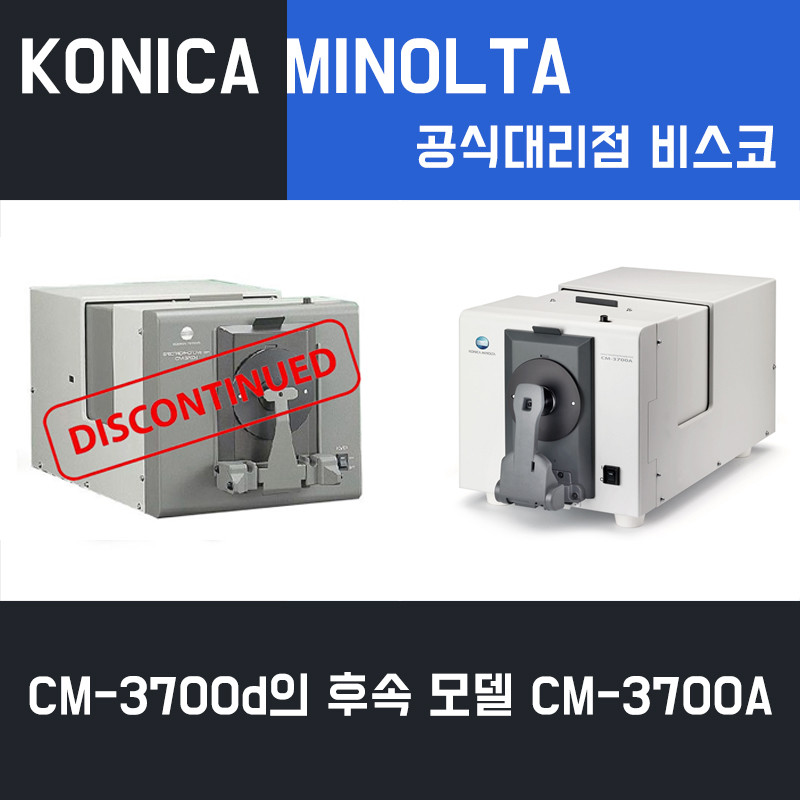

오랜 세월 최고 기준 분광측색계로 사용되어진 CM-3700d의 후속 모델로 그 명성을 이어오고 있습니다.



기존 분광측색계 CM-3700d와 데이터 호환을 통해 과거의 사용된 소프트웨어 사용법과 유사한

프로그램으로 간편하게 조작할 수 있습니다.

















기기 중앙에 위치한 투과시료실은 투과 관련 측정을 위함이며 측면이 전체 개방되기에

측정을 위한 시료 변형을 할 필요가 없습니다.



아크릴, 유리, 필름 등의 투과율을 측정 할 때 시료 재가공에 들어가는 시간과 비용을 줄일 수 있는 장점이 있으며

전용 홀더와 셀을 활용해 액체 시료를 담아 측정 할 수 있습니다.



액상의 컬러관리에도 효과적이며 용액의 상태에 따라서 반사색과 투과색을 보는 경우가 다를 수 있으니

비스코에서 자세한 상담을 통해 확인 하실 수 있습니다.

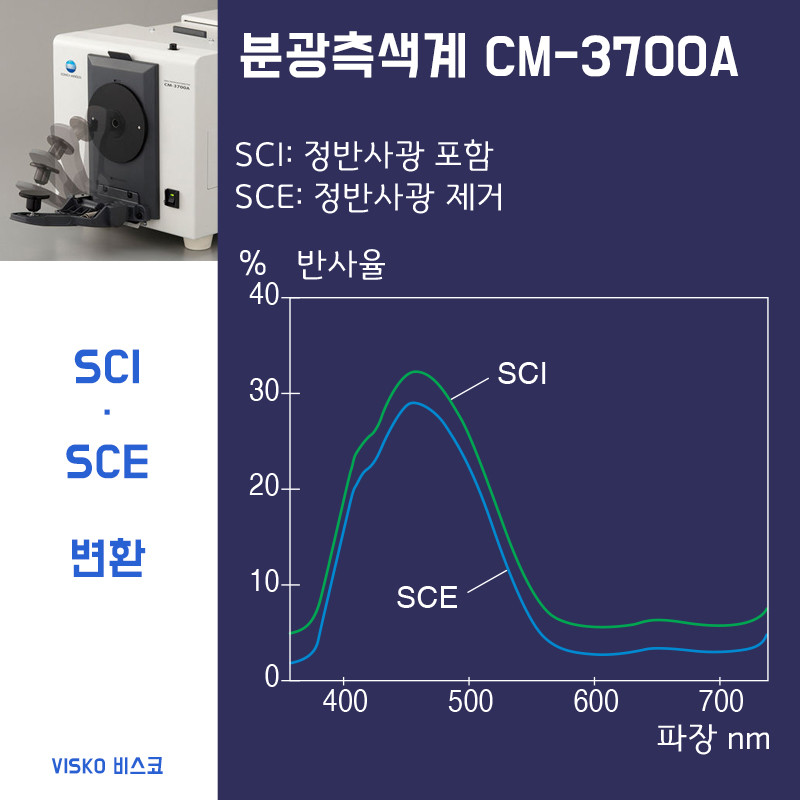

반사모드에선 정반사광을 포함하고 (SCI) 포함하지 않고 (SCE) 의 측정 방식을 선택할 수 있습니다.



*정반사광을 "포함한" 측정과 "포함하지 않은" 측정이란 무엇일까?



SCI: Specular Component Included : 정반사광을 포함한 측정법 (정반사광+확산반사광)

SCE: Specular Component Excluded : 정반사광을 제외한 측정법 (확산반사광)



Included / Excluded 뒤의 영어 I/E로 구분하시면 이해하시기 쉬우실 거라 생각이 됩니다.



사람의 눈은 정반사된 광의 색은 컬러인지를 하지 못합니다.

거울에 비친 강하게 정반사된 광이 눈으로 들어올 때 해당영역의 색을 인지 하지 못한 것과 같은 현상입니다.



평소 물체의 색을 인지하는 건 표면에 닿아서 다양한 방향으로 반사된 확산된 빛에 의해 색을 인지하게 되는겁니다.

따라서 정반사광을 제외한 측정은 육안에 가까운 측정 결과를 얻을 수 있으며



정반사된 광을 포함하는 측정은 시료의 표면 상태의 영향이 적고 물체의 전체 반사율과 깊은 연관이 있습니다.

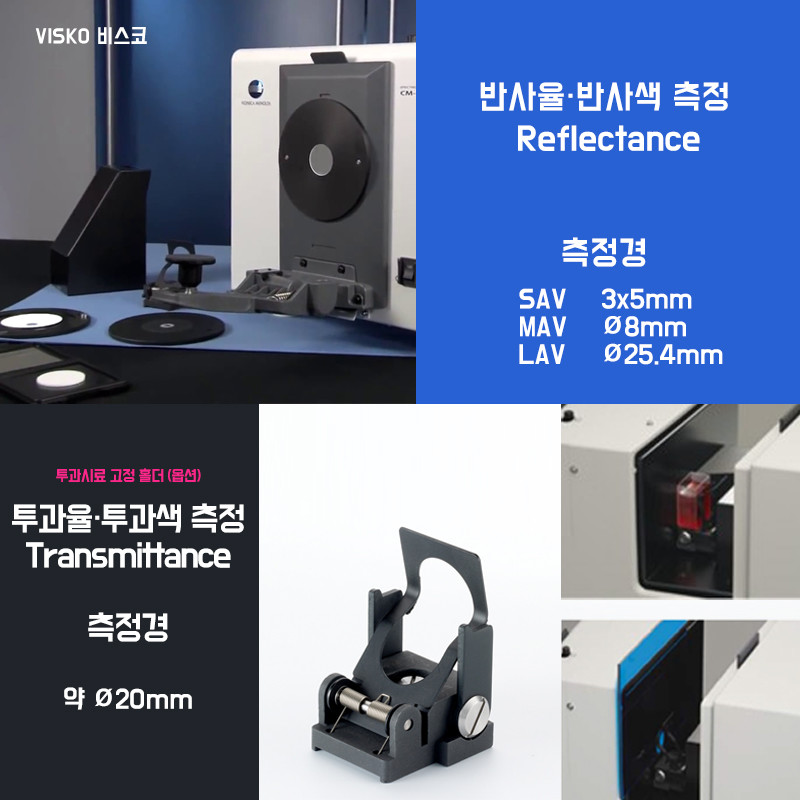

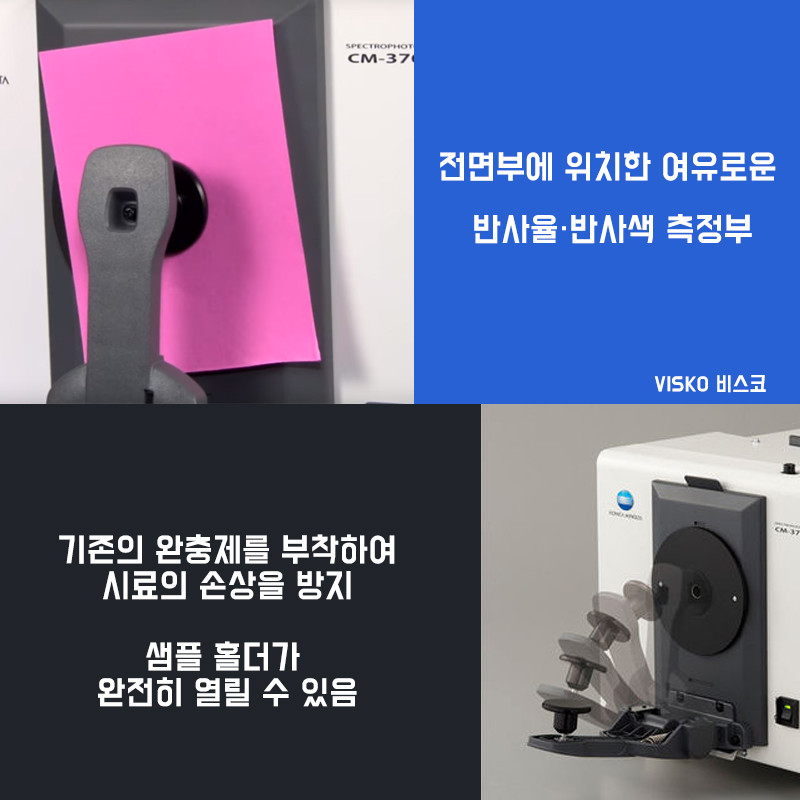

반사측정 부는 샘플 홀더가 완전 개방형으로 다양한 형태의 시료를 측정하는데 용이하며,

기존 분광측색계 CM-3700A와 비교해 완충제를 추가 부착하여 시료 손상을 최소화 할 수 있습니다.





측정경의 변환을 통해 측정 시료에 따라 사이즈를 바꿔가며 측정 할 수 있습니다.

CM-3700A 는 기본으로 제공되는 Φ25.4mm , Φ8mm, 3x5mm 중에서 선택하여 사용할 수 있습니다.

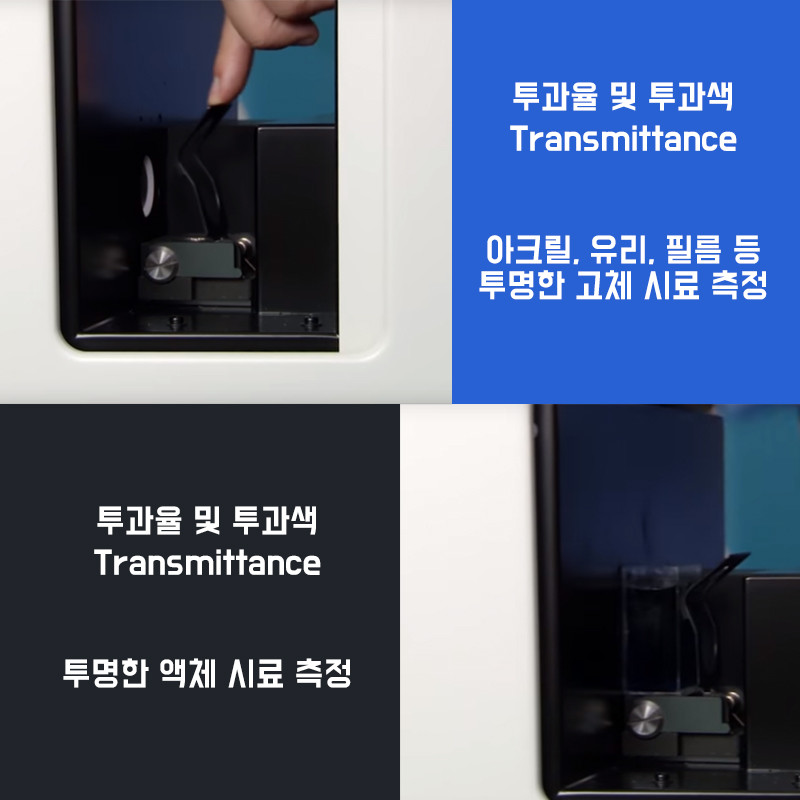

투과시료실에서는 아크릴과 필름 유리 등의 투명한 고체시료와 셀을 활용한 액체 시료를 측정할 수 있습니다.





반사와 투과를 모두 측정 할 수 있는 분광측색계 CM-3700A는 도료, 안료, 플라스틱, 섬유, 자동차, 필름 등

거의 모든 산업군에서 사용되어지고 있습니다.



색의 차이를 데이터화 하여 관리하는 것은 품질관리에 기본이 되고 있습니다.



















기존 모델인 CM-3700d보다 더 높은 정확성과 반복성으로 높은 신뢰성을 보완하였으며

사용성을 고려한 디자인을 추가해 편의성을 강조했습니다.

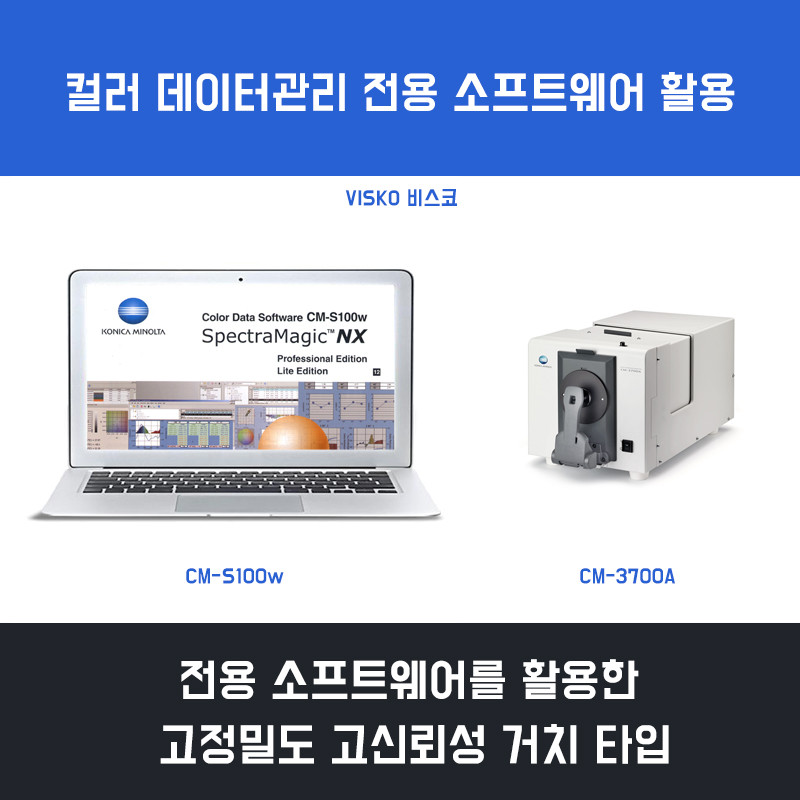

전용 소프트웨어 SpectraMagic NX(CM-S100w)를 사용해 데이터 관리를 체계적으로 진행 할 수 있습니다.

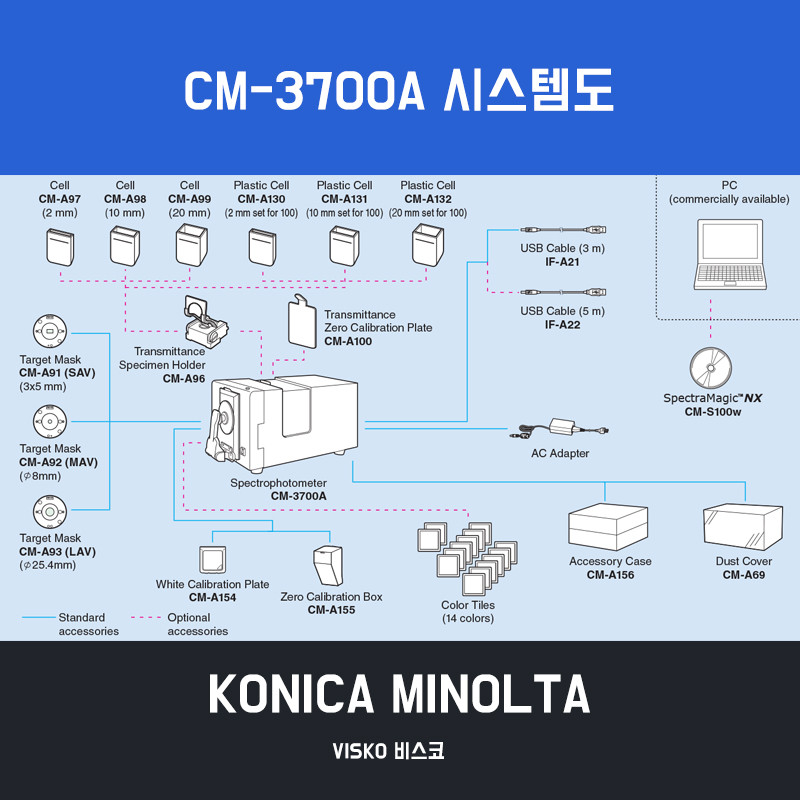

반사측정을 위한 타겟마스크는 (측정경 사이즈) 모두 기본 포함 사항이며

투과측정을 위한 세트 구성을 옵션으로 선택할 수 있습니다.





















기타 자세한 스펙은 하단의 링크를 통해 카탈로그를 다운받으실 수 있습니다.





> "국문" 카탈로그 링크 분광측색계 CM-3700A <



> "영문" 카탈로그 링크 분광측색계 CM-3700A <











코니카미놀타 미국지사의 CM-3700A 소개 영상입니다.



*출처 : Konica Minolta Sensing US Youtube
