분광측색계, 반사율, 투과율 측정 CM-3600A

문의전화 02-474-2766
반사색도 투과색도 CM-3600A 1대면 모두 측정 가능! 컴팩트하고 고정밀의 뛰어난 분광측색계

-강점
1. 뛰어난 정밀도·뛰어난 재현성
2. 인간공학을 추구한 조작 편의성
3. 유지보수가 필요 없는 고신뢰성 설계
4. 대형 6인치 적분구를 탑재하면서도 컴팩트화를 실현
5. 반사색·투과색 측정이 1대로 가능
6. 형광색 측정이 가능
7. 기존 모델인 CM-3600d와의 데이터가 호환됩니다.

-용도
플라스틱 분야 · 도료 · 안료 · 염료 · 불투명한 시료







코니카미놀타 공식대리점 비스코 분광측색계 CM-3600A / 분광측색계 CM-3600d 후속모델 색차계, 컬러계측기



코니카미놀타 공식대리점 비스코입니다.

투과율 / 반사율 / 투과색 / 반사색 을 한 대의 기기로 측정할 수 있는 분광측색계 중 하나인

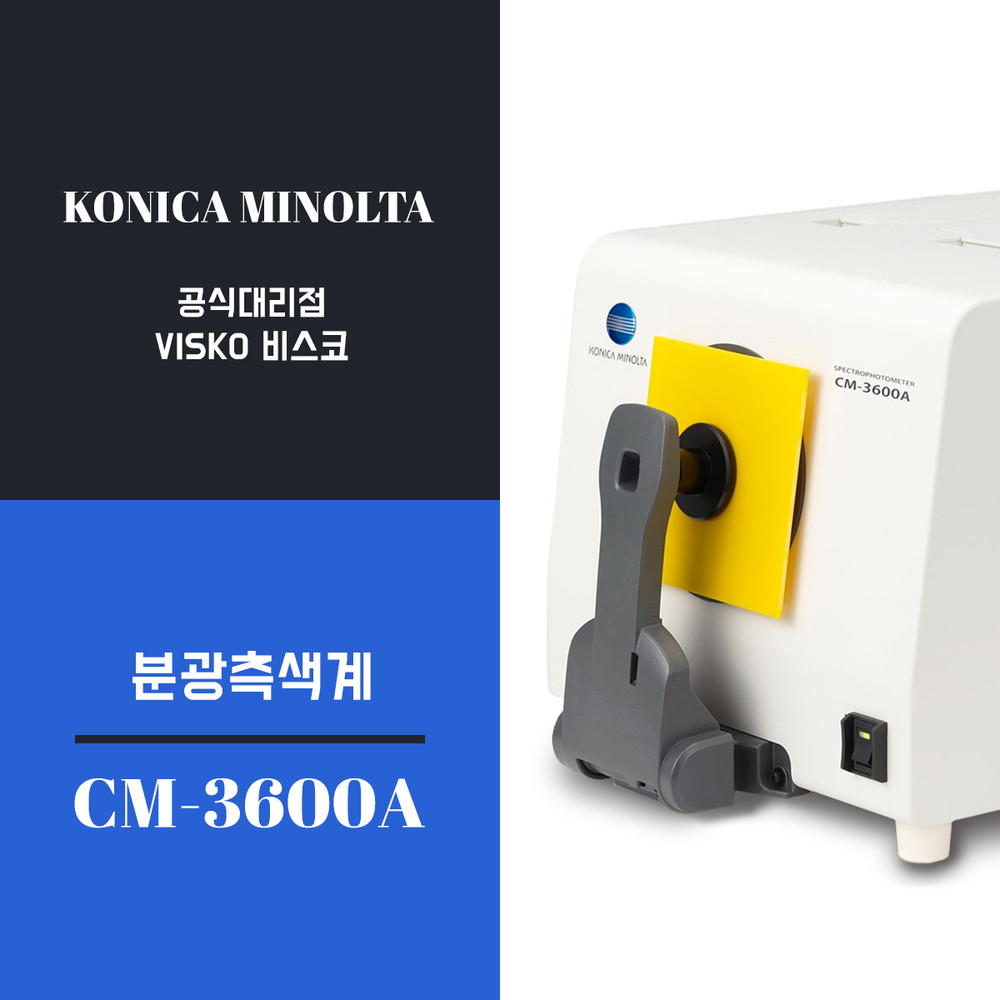

코니카미놀타 분광측색계 CM-3600A 입니다.



360nm ~ 740nm 풀 레인지 파장 범위를 10nm 간격으로 측정하고

더블 빔 방식의 듀얼 채널 센서 어레이를 활용해 우수한 정밀도와 재현성을 구현합니다.

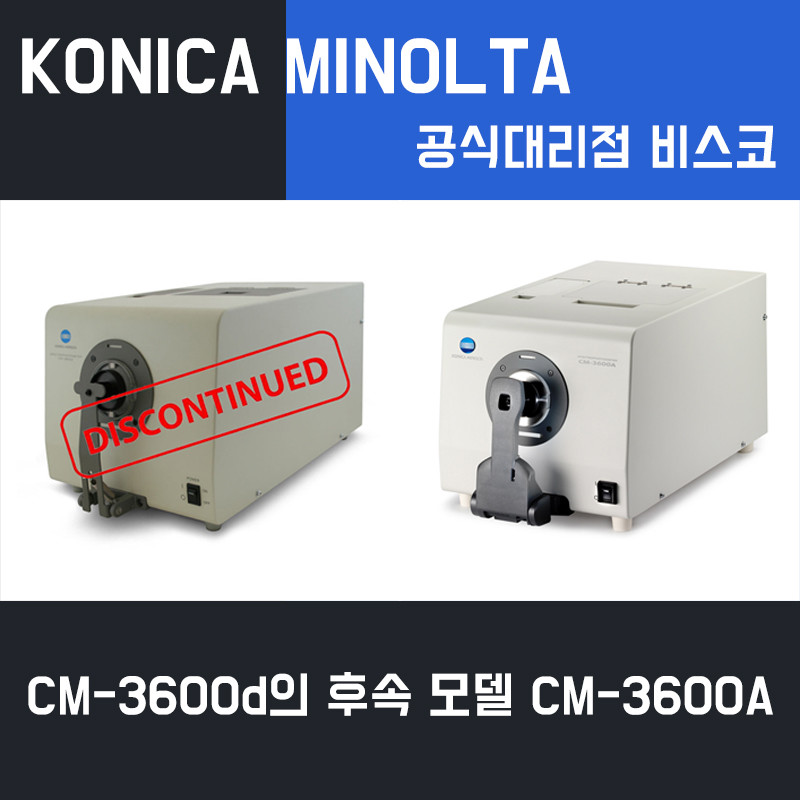

오랜 사랑을 받아온 분광측색계 CM-3600d 의 후속 모델로 CM-3600A 가 출시되었으며,

전체적인 형태는 기존 모델과 유사한 사용성으로 디자인되었습니다.

그렇기 때문에 CM-3600d 를 사용하던 분들도 간편하게 조작할 수 있으며

기존 데이터도 호환 가능합니다.

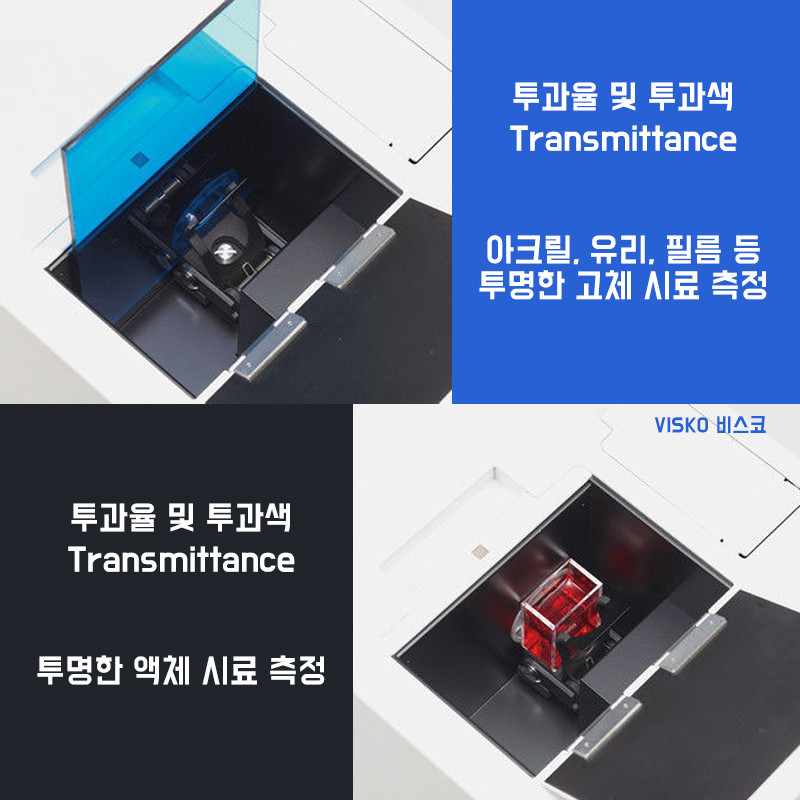

CM-3600d 와 마찬가지로 투과 시료실이 별도로 배치되어 있습니다.





코니카미놀타 분광측색계 CM-3600A 분광계, 투과율측정, 투과색측정, 액체색측정, 필름색측정



아크릴, 유리, 필름 등 반투명한 고체 시료나 투명한 액체 시료를 측정할 수 있습니다.

*단 경우에 따라서 액체라도 불투명한 액체의 경우 반사색을 측정합니다.

ex) 케첩, 마요네즈 같은 소스류 혹은 콜라, 간장 같은 불투명한 액체류



-­ 투과색 측정 : JIS, DIN, CIE, ASTM에 준거한 di : 0° , de : 0° (확산조명 , 0°수광) 방식

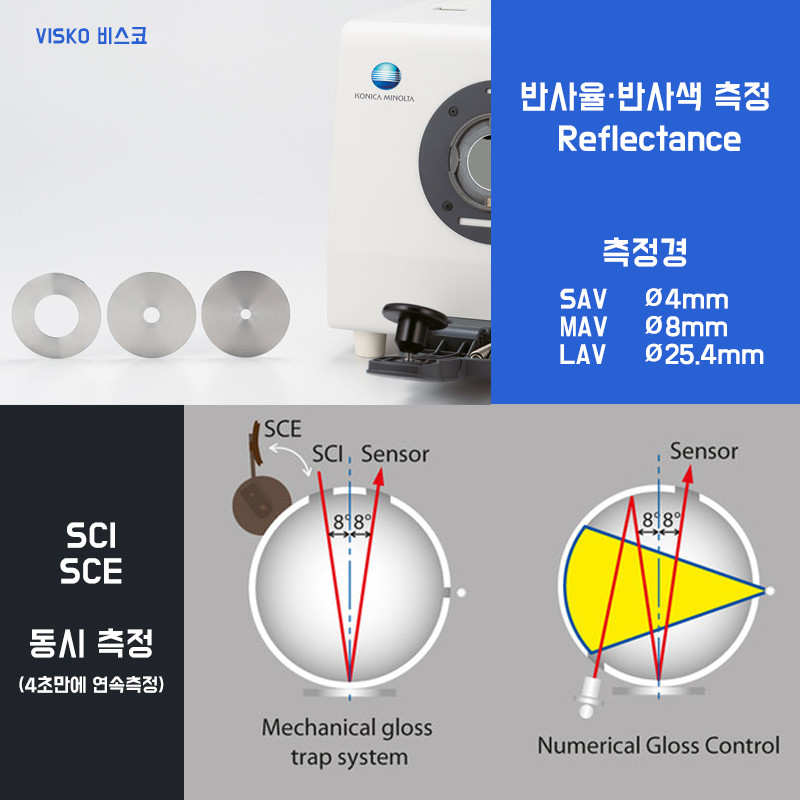

SCI+SCE 동시 측정(4초만에 연속측정 가능) 두가지모드의 반사율 측정가능



*SCI와 SCE란 무엇일까요?

- SCI (Specular Component Included) : 정반사광을 포함 (정반사광 + 확산반사광)

- SCE(Specular Component Excluded) : 정반사광을 제외 (확산반사광)

인간의 눈은 정반사 된 광은 인식하지 못합니다.

비슷한 원리로 광택이 심한 자동차의 외관을 맑은날 봤을때

눈으로 들어온 반사된 태양광이 하얗게 보이며 눈이 부신 경우가 있습니다.

강하게 정반사된 광으로 인해 해당 표면의 색을 인지하지 못한 겁니다.

이렇든 정반사광을 제외하고(SCE) 색을 측정하게 되면 사람이 보는 것처럼 색을 측정할 수 있습니다.

그럼 반대로 정반사광과 확산반사광을 모두 포함(SCI)하고 측정을 하면

표면 조건에 영향을 받지 않고 전체 반사 양을 측정할 수 있으며 물질 그 자체의 컬러 데이터를 얻을 수 있습니다.















SCI(정반사광을 포함)의 반사율은 SCE(정반사광을 제외)반사율보다 높음

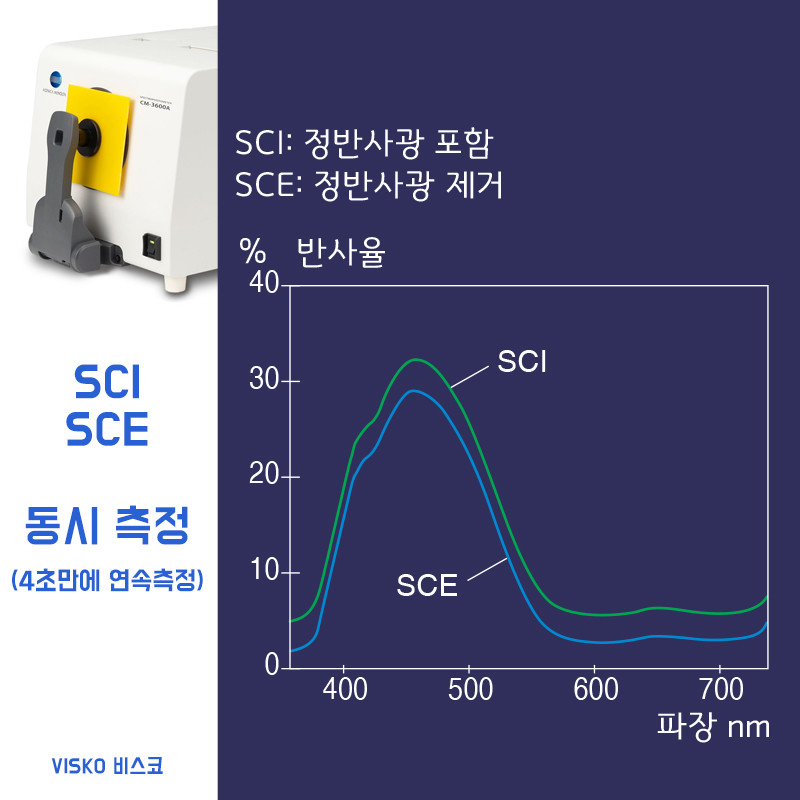

분광측색계 CM-3600A 로 정반사광(SCI)과 확산반사된광(SCE)을 측정한 데이터를 비교하면

각각의 영역대의 반사율은 SCI가 높습니다.

물질과 색상이 같다는 전제하에 정반사광과 확산반사광의

반사율 합은 SCI의 반사율 값으로 총 반사율이라 볼 수 있습니다.

정반사광 반사율 + 확산반사광 반사율 = 전체 반사율 (SCI 반사율)

광택이 있는 시편을 사포로 문질러서 빛이 정반사되는 표면을 줄이고 거친 표면의 확산반사되는 면적을 만든다면 정반사광의 반사율은 줄어들고 확산반사광의 반사율은 늘어납니다.

이러한 이유에서 가시광선 영역대의 전체 반사율을 측정할 수 있는

SCI(정반사광을 포함한 반사율) 동시 측정이 가능한 분광측색계를 선택해야 합니다.

- 반사색 측정 : JIS, ISO, DIN, CIE, ASTM 에 준거한 di : 8° , de : 8°(확산조명 · 8° 수광)방식

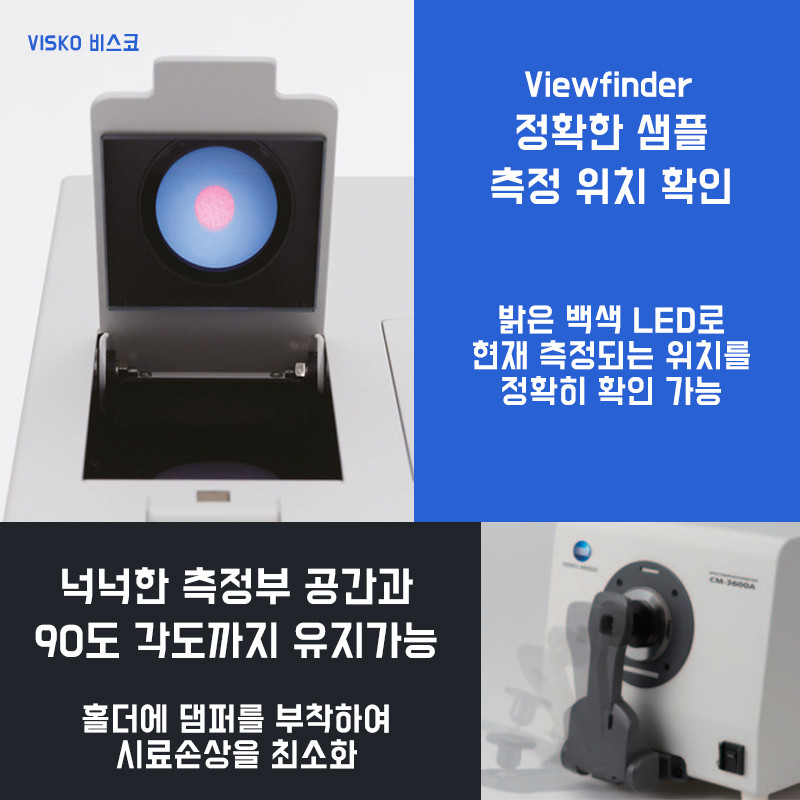

뷰파인더를 통해 측정면적 확인이 가능한 코니카미놀타 CM-3600A , 댐퍼를 부착해 시료 손상을 예방합니다.



A4 사이즈 샘플의 중심부를 측정할 수 있는 넉넉한 측정공간은 측정 시료의

물리적 변형 없이 컬러 데이터를 얻을 수 있습니다.

또한 댐퍼가 부착된 샘플 홀더는 시료의 후면에 생길 수 있는 손상을 사전에 방지하고

90° 까지 오픈되는 홀더는 두께감이 있는 시료를 측정하기에도 용이합니다.

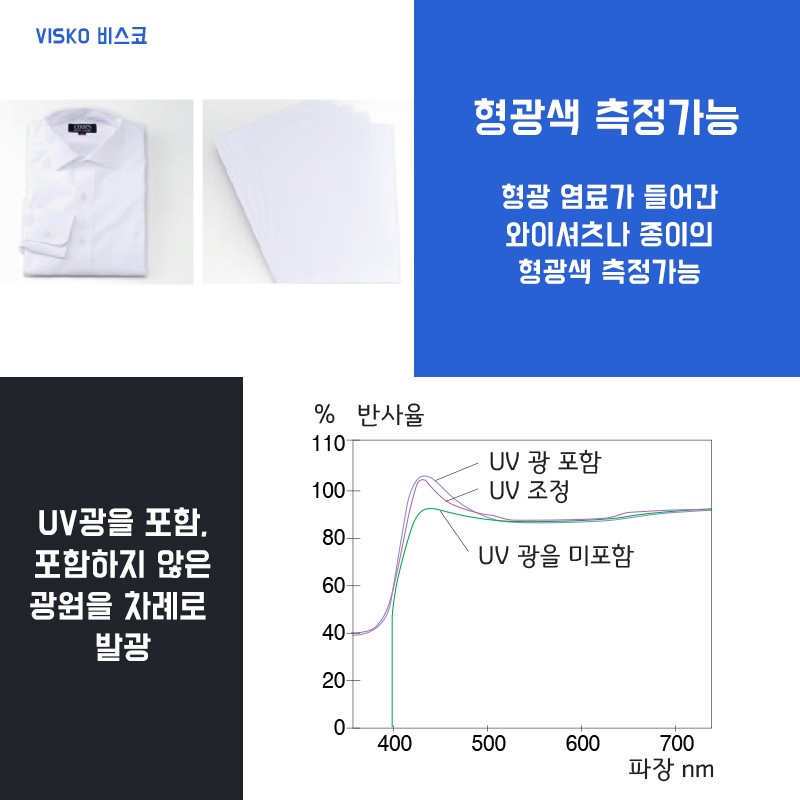

UV광을 포함한 광원으로 형광염료가 들어간 섬유, 용지의 반사율 측정 가능



형광색 측정이 가능!

UV광을 포함한 광원과 포함하지 않은 광원이 차례로 발광하여

UV광을 포함한 광원하에서의 시료 데이터와 UV광을 포함하지 않는

광원하(400nm 또는 420nm UV 컷 필터)에서의 시료 데이터를 얻을 수 있습니다.

형광염료가 들어간 와이셔츠나 형광염료가 들어간 용지의

근자외선 영역대의 반사율을 확인할 수 있습니다.

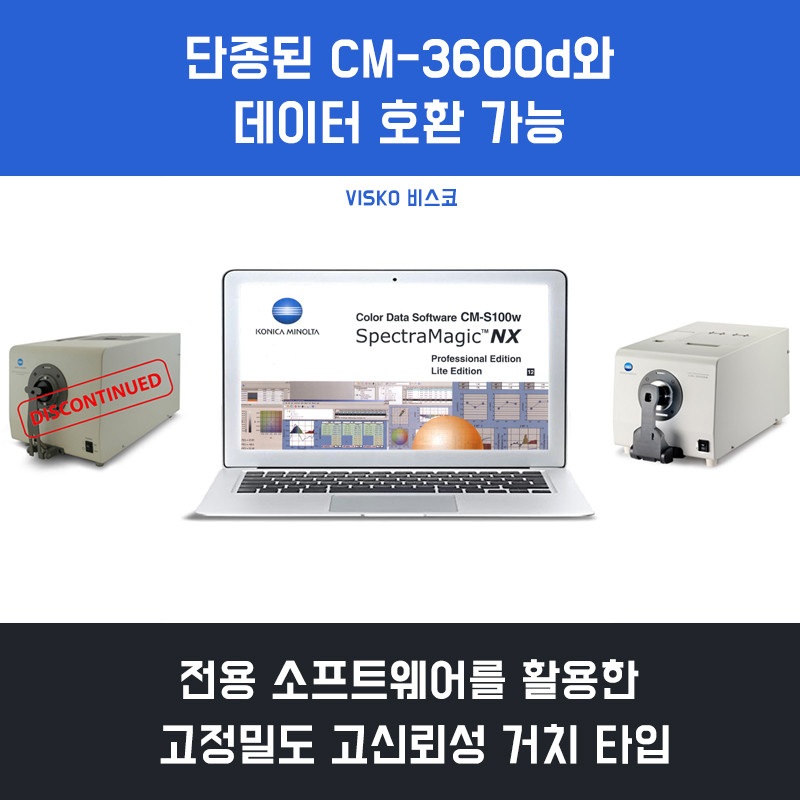

SpectraMagic NX CM-S100w 컬러데이터 전용 소프트웨어를 활용



기존 CM-3600d와 데이터 호환이 가능하며

전용 소프트웨어인 SpectraMagic NX (CM-S100w)는

컬러데이터 관리에 최적화된 코니카미놀타 정품 소프트웨어입니다.

일반 버전과 프로 버전으로 분류되며 CM-3600A는 거치 타입으로

반드시 전용 소프트웨어와 함께 사용하여야 합니다.

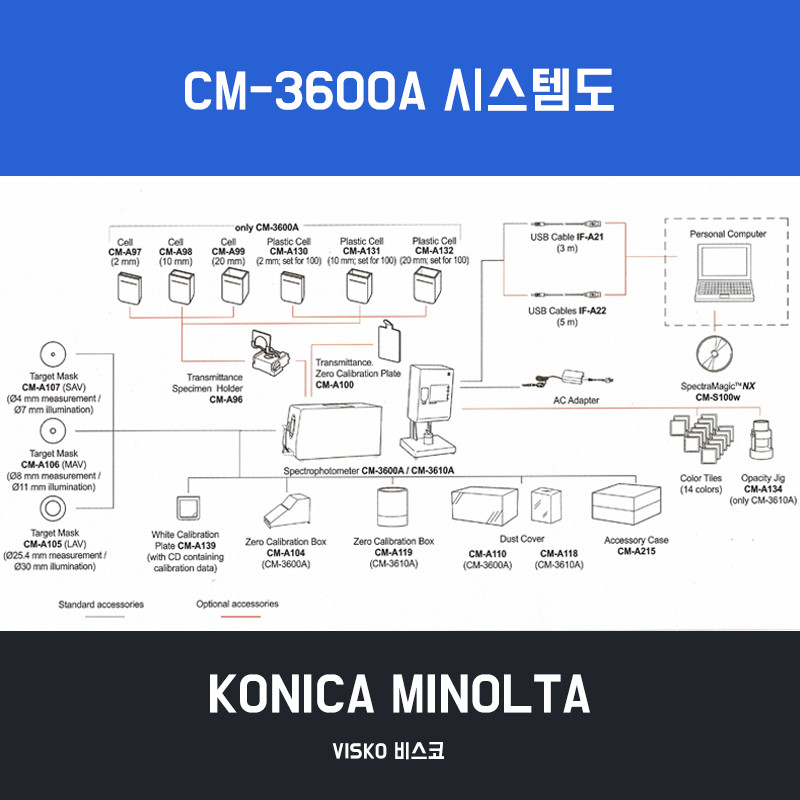

반사측정을 위한 타겟 마스크는 3가지 종류가 기본 포함사항이며

투과측정을 위한 품목들은 별도의 옵션적용 사항입니다.





기타 자세한 스펙은 하단의 링크를 통해 카탈로그를 다운받으실 수 있습니다.





>"국문" 카탈로그 링크 분광측색계 CM-3600A<



>"영문" 카탈로그 링크 분광측색계 CM-3600A<





코니카미놀타 미국지사의 CM-3600A 소개 영상입니다.



*출처 : Konica Minolta Sensing US Youtube
