조도계 T-10A Series

문의전화 02-474-2766
T-10A / T-10MA / T-10WSA / T-10WLA

T-10A/T-10MA는 JIS AA급, DIN Class B에 준거한 고정밀 조도계입니다.
PWM 광원 같은 차세대 조명도 정확한 측정이 가능하고, 다점 측정 · 검사 장치 등 조도 측정 시스템을 간단하게 구축할 수 있습니다.

-강점
1. 표준 · 미소면 · 수중용 조도 측정기가 있습니다. 미니 수광부 · 코드가 방수이므로, 수중에서도 조도 측정이 가능.
2. PWM광에 대응. 차세대 광원도 측정 가능.
3. 다점 측정이 가능.
4. 원격 측정이 가능.

-용도
1. 조명 기기 메이커의 연구 · 검사.
2. 관공서 시험 기관.
3. 공장 · 사무소 · 병원 등의 보수 관리
4. 방범등 · 가로등의 조도 관리
5. 건축 관련 광원 체크
6. LED 식물 공장에서의 조도 관리
7. 전광속 · 배광 특성 장치의 센서로서 등

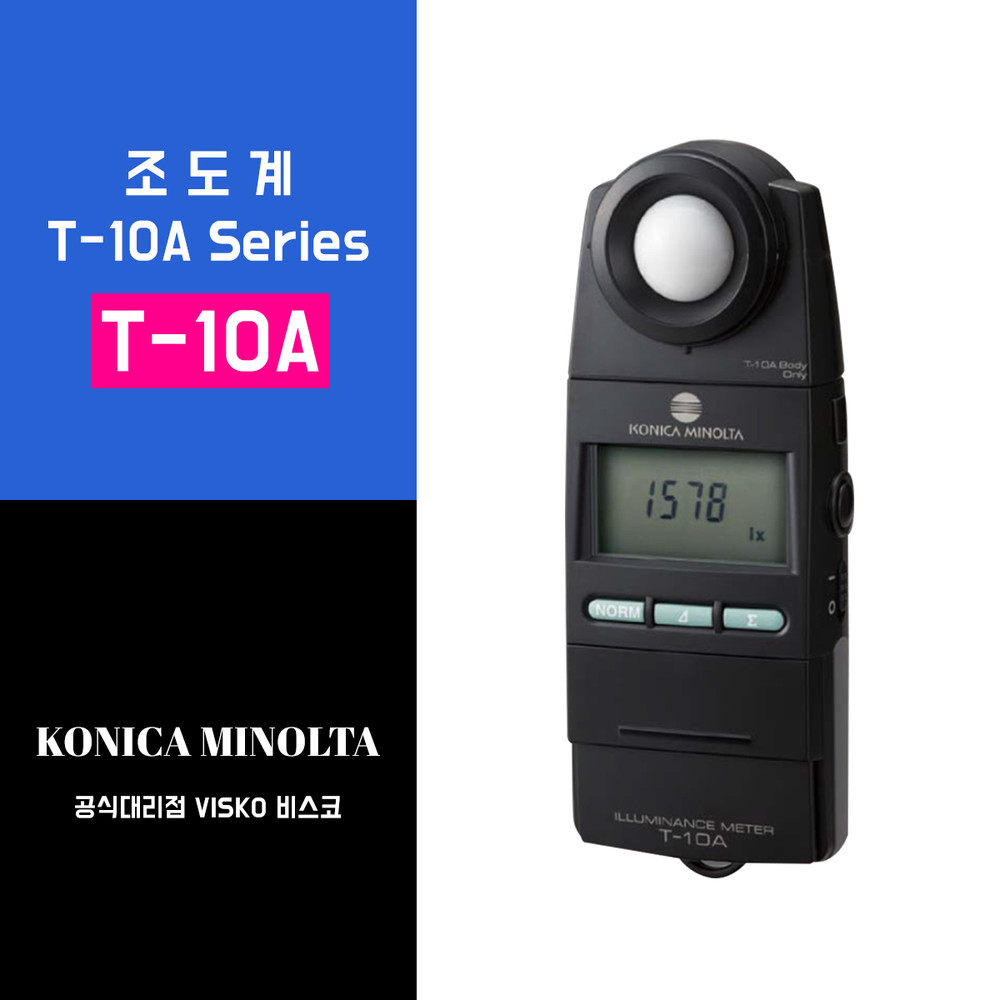

T-10A 표준: 표준타입



T-10A/T-10MA/T-10WsA(코드 5m)/T-10WLA(코드 10m)









T-10A/T-10MA는 JIS AA급, DIN Class B에 준거한 고정밀 조도계입니다. PWM 광원 같은 차세대 조명도 정확한 측정이 가능하고, 다점 측정 · 검사 장치 등 조도 측정 시스템을 간단하게 구축할 수 있습니다.



표준·미소면 · 수중용 조도 측정기가 있습니다. 미니 수광부 · 코드가 방수이므로, 수중에서도 조도 측정이 가능합니다.





사용 용도



-용도 조명 기기 메이커의 연구 · 검사. 관공서 시험 기관. 공장 · 사무소 · 병원 등의 보수 관리 방범등 · 가로등의 조도 관리 건축 관련 광원 체크

LED 식물 공장에서의 조도 관리 전광속 · 배광 특성 장치의 센서로서 등

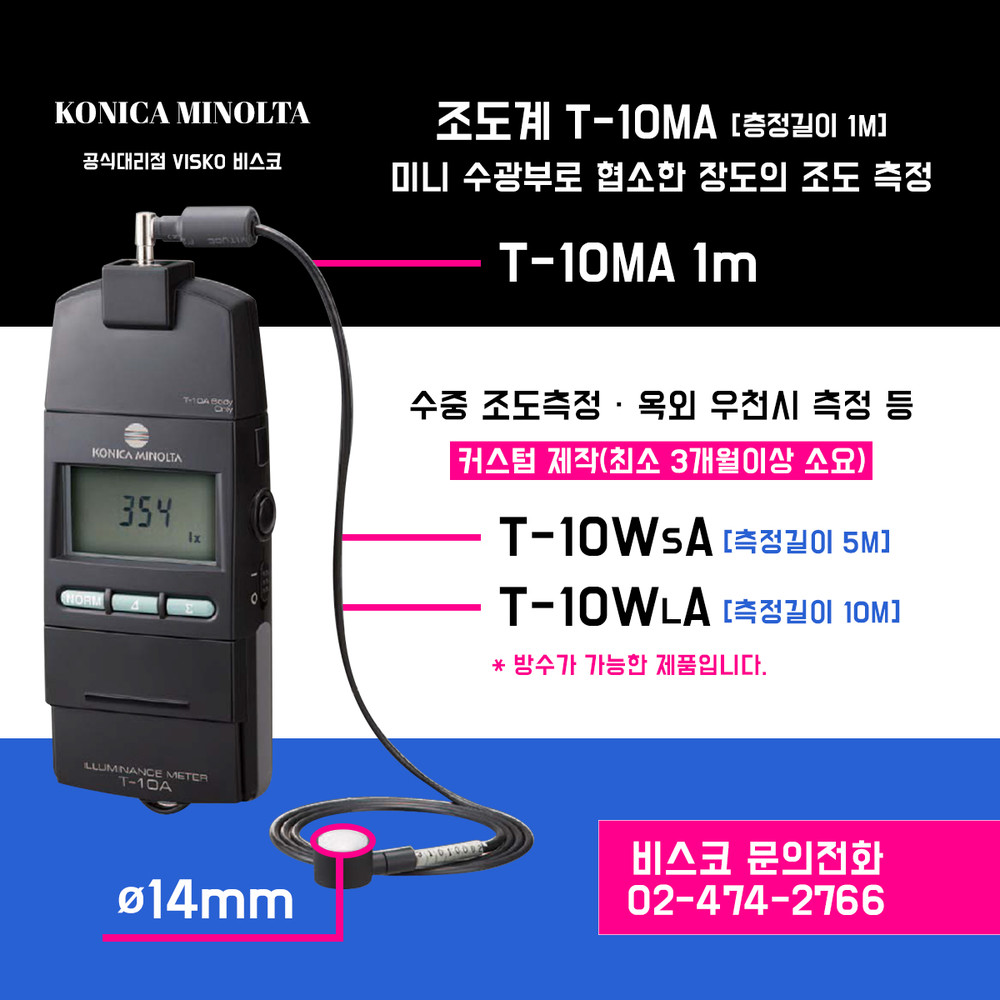

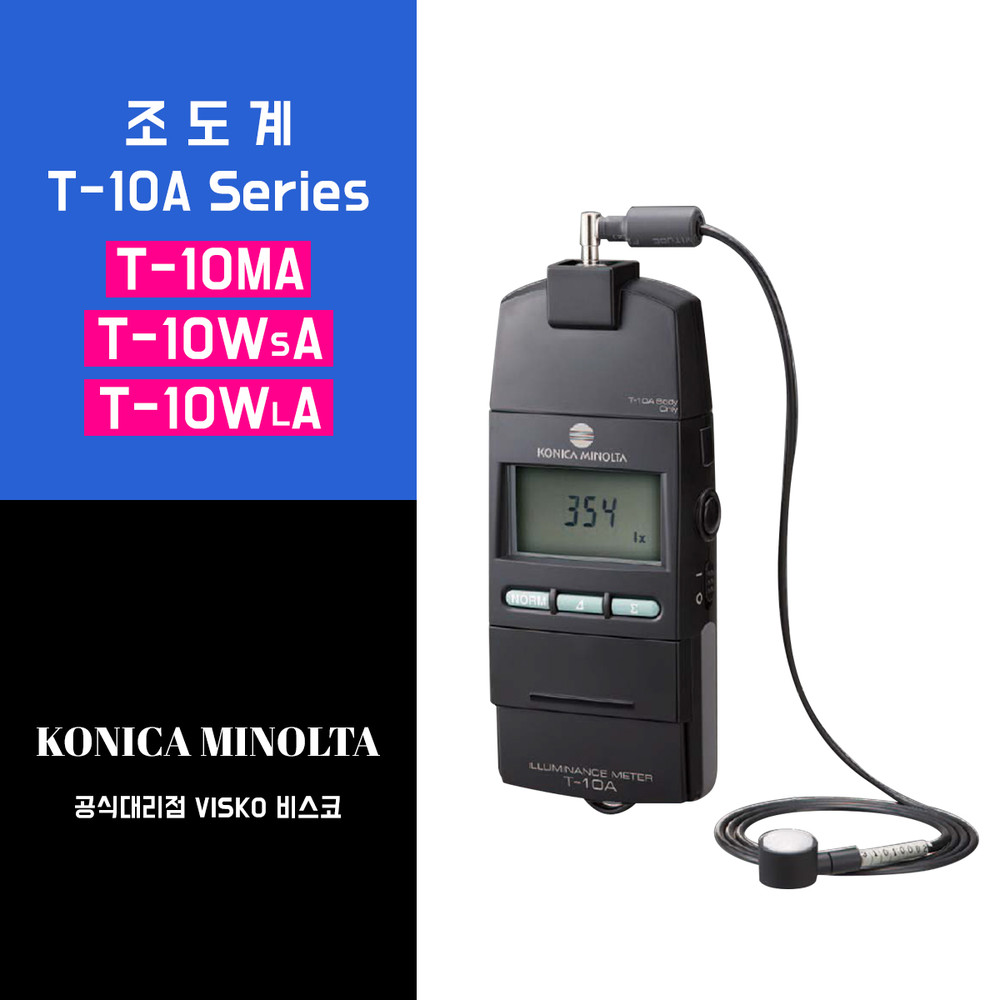

T-10MA(코드1m): 미니수광부를 사용하여 협소한 장소의 조도측정이 가능합니다.

T-10WsA(코드 5m): 수중조도 측정 · 우천 시 옥외측정 가능합니다.

T-10WsA(코드 10m): 수중조도 측정 · 우천 시 옥외측정 가능합니다.



T-10MA와 T-10WSA/T-10WLA는 커스텀 제품으로 최소 3개월 이상이 소요됩니다.

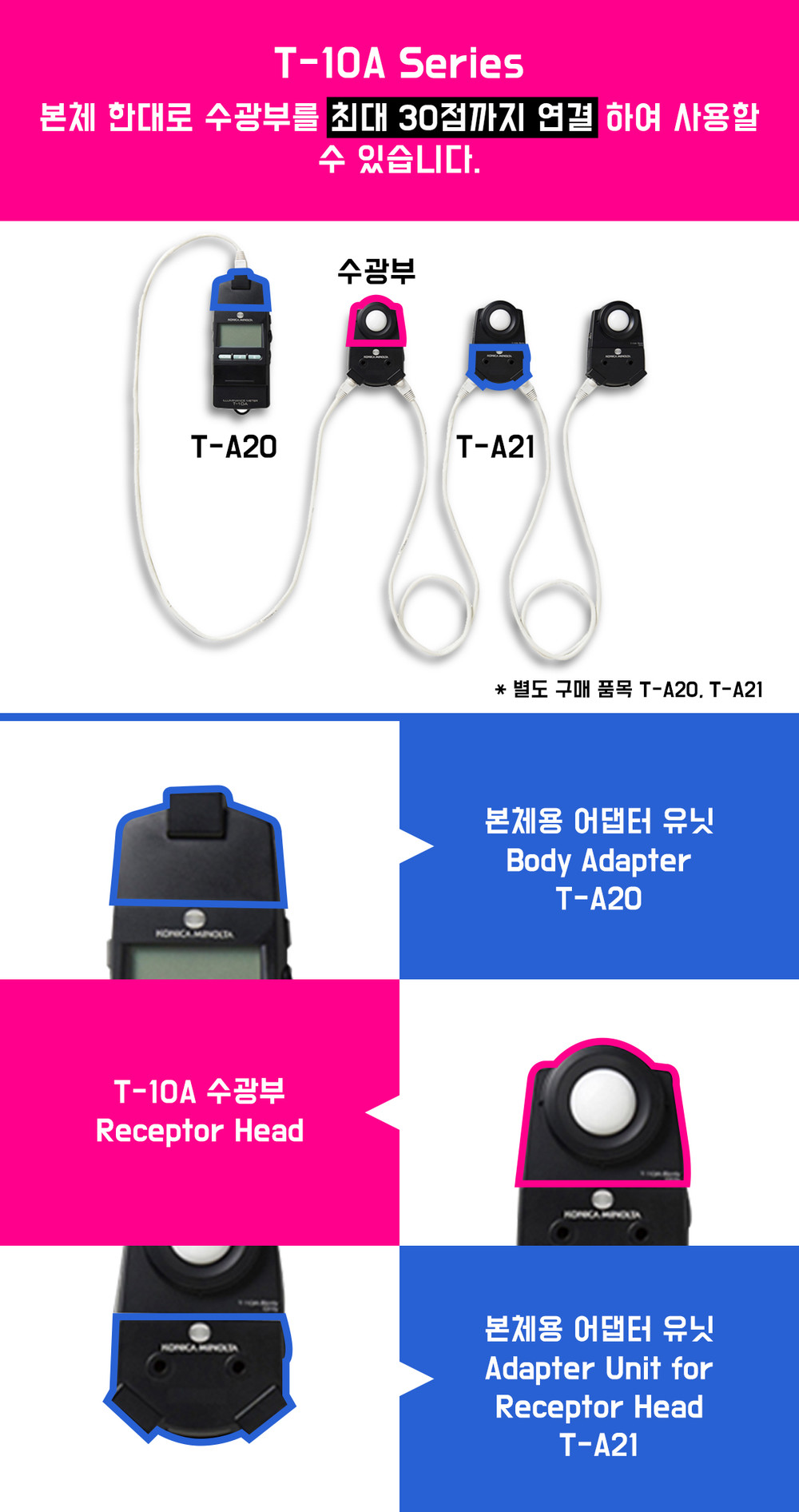

T-10A시리즈의 경우 본체 한대로 최대 30개(본체포함)의 기기를 연결하여

사용할 수있습니다.

(간단하고 저렴한 비용으로 멀티 포인트측정이 가능합니다.)









연결하기 위해서는 T-A20, T-A21 어댑터를 따로 구매하여 사용하셔야 합니다.

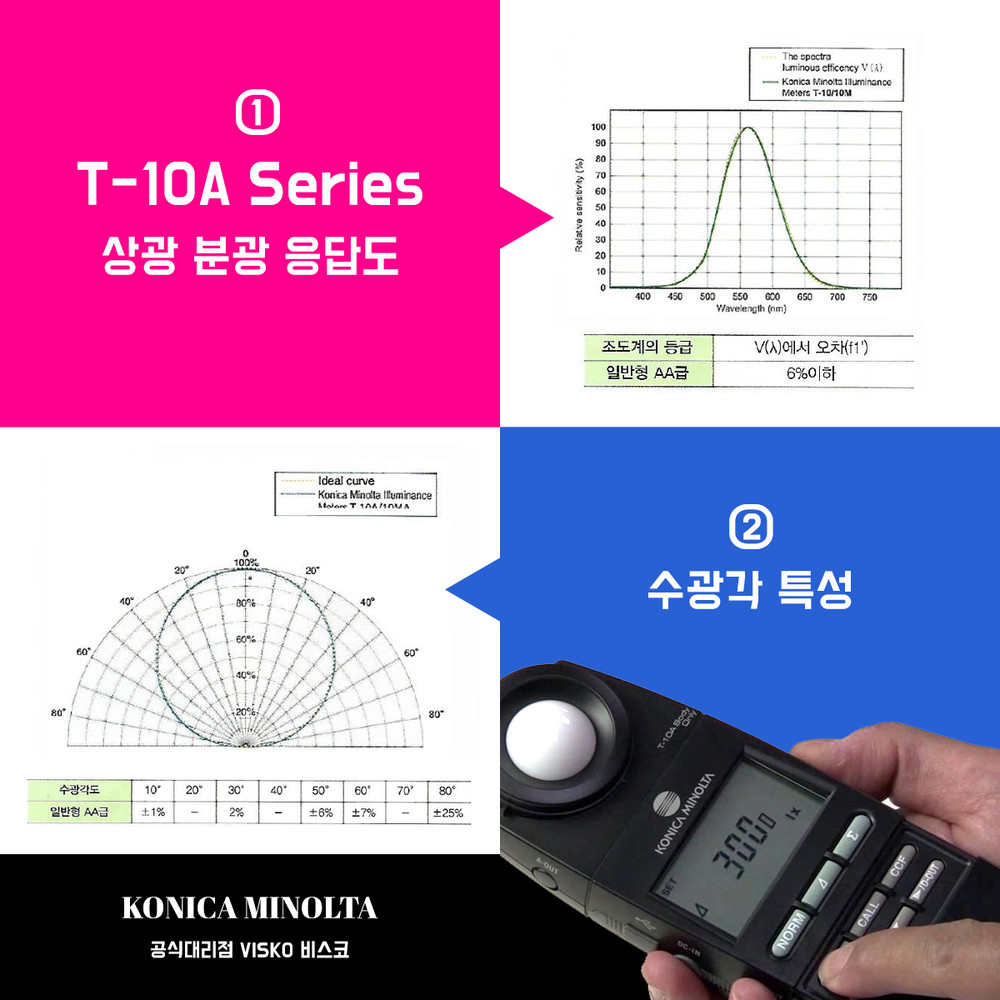

상대 분광 응답도 특성



조도계 수광부의 상대 분광 응답도 특성은 인간의 눈의 감도인 표준 군광시감 효울 v에

일치하는 것이 이상적입니다.

JIS에서는 V와의 오차정도에 따라 조도계의 등급을 정하고 있습니다.

조도계 T-10A/T-10MA의 상대 분광 응답도 특성은 JIS 일반형 AA급조도계에 해당합니다.

JIS에서는 의 표와 같이 V와의 오차정도 따라 조도계의등급을 정하고있습니다.





경사 입사광 특성(수광각 특성)

측정면의 밝기는 입사하는 빛의 코사인에 비례하므로, 조도계의 수광부는 경사 입사광에 대한 응답이 코사인에 비례해야합니다.

조도계 T-10A/10MA의 수광각 특성은 위 그림의 녹색선과 같이 되어, JIS일반형 AA급 조도계의 성능을 가집니다.

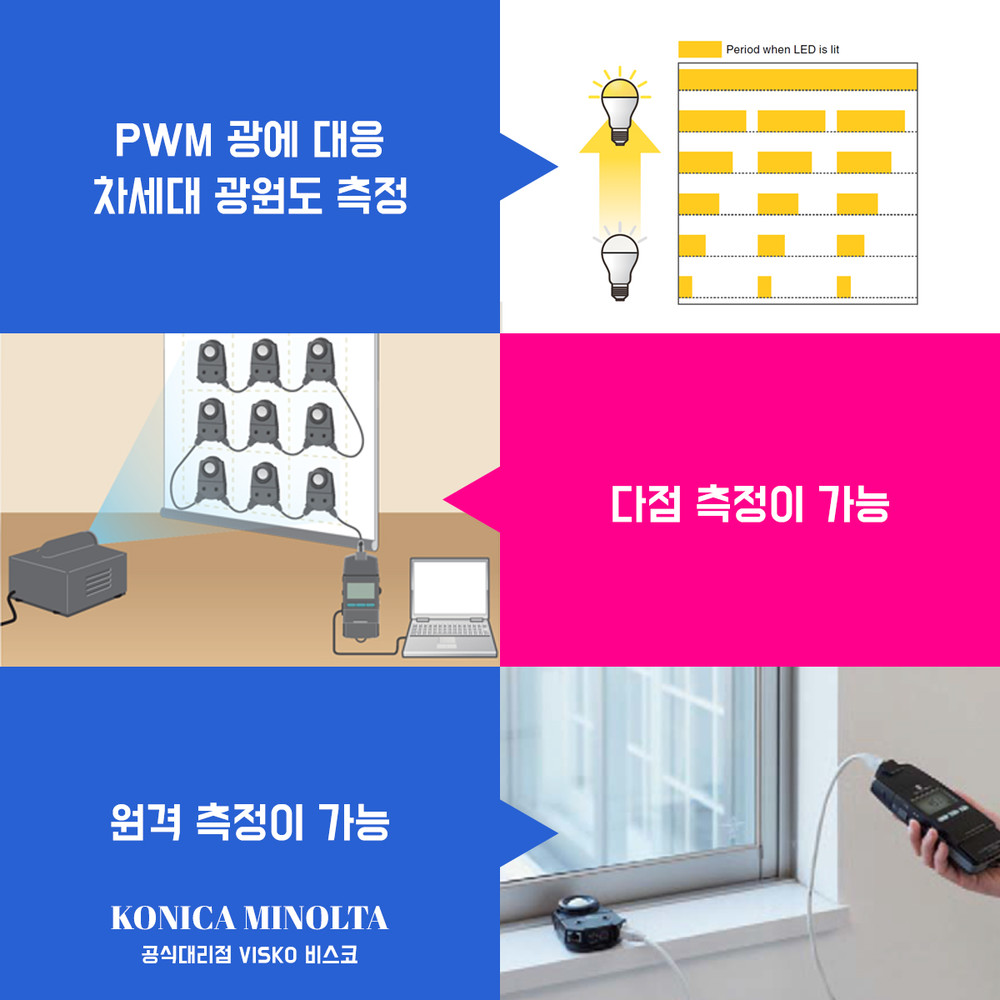

PWN광에 대응. 차세대 광원도 측정

PWM 조광이란



PWM는Puise Width Modula-tion(펄스 폭 변조)의 약어로,

펄스신호의 NO/OFF 시간 비율을 조정함으로써, 신호의 강도를 제어하는 방식입니다.

펄스 신호랑, 1주기 중 ON/OFF 상태를 반복하는 신호로, 1주기 중 ON된 상태의

비율을 duty  ratio라고 합니다.

PWM조광이란, 펄스 발광시킨 빛의 duty ratio(점등시간)로 밝기를 조정하는 방법입니다, 점등시간을 길게하면 밝아지고 점등 시간을 짧게하면 어두워집니다.















코니카미놀타 미국지사의 T-10A Series 소개 영상입니다.



*출처: Konica Minolta Sensing US
